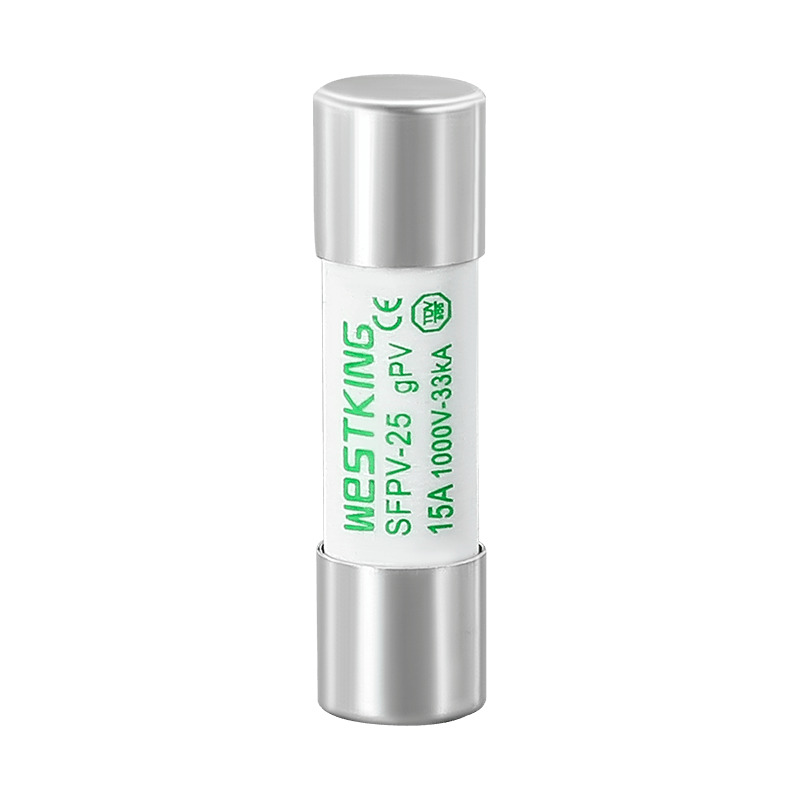

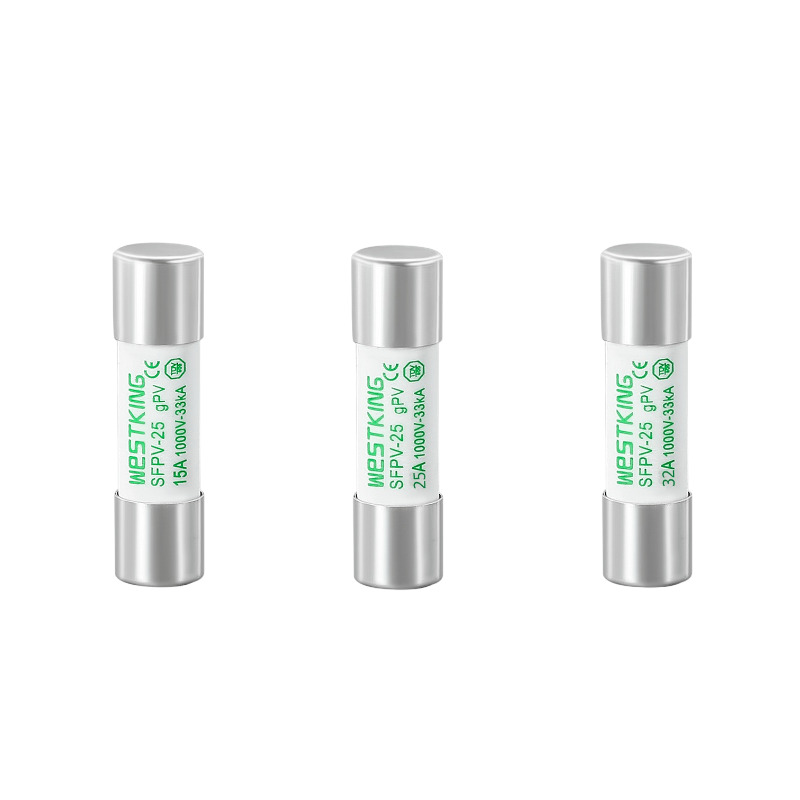

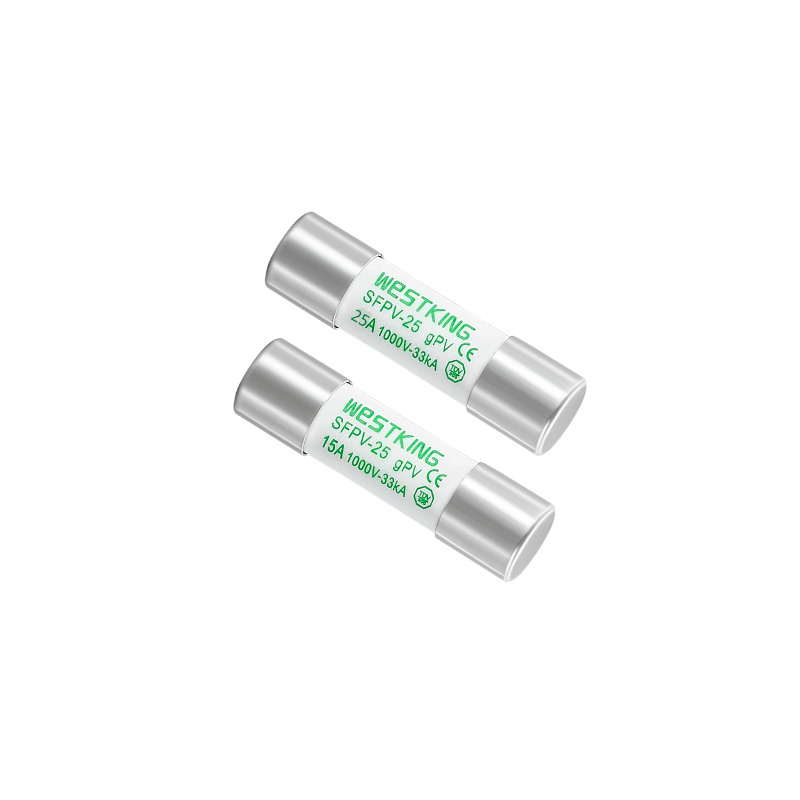

太陽光発電システムを念頭に置いて作られた Westking のモデル SFPV-25
は、太陽光発電セットアップの安全性を保証するように設計された専用の PV ヒューズ シリーズとして登場します。このヒューズ シリーズは、洗練された設計により、温度変化や頻繁な電流サイクルに対して優れた耐性を備え、システムの長期耐久性を高めます。太陽光発電システムを保護するために特別に開発された Westking のモデル SFPV-25
は、太陽光発電アプリケーションの安全性を確保するために設計された PV ヒューズ シリーズです。その高度な構造は、温度と電流サイクルに対する優れた耐性を提供し、システムの寿命延長に貢献します。 1000VDC 定格のモデル SFPV-25 は、ヒューズ定格電流値の 1.35 倍という低い最小遮断容量を誇ります。これにより、PV アレイによって生成される一般的な低故障電流条件下でも、安全な回路遮断が可能になります。 Westking の保護ヒューズ ラインを使用して、オフグリッドまたはグリッド接続の PV システムを予期せぬ地絡や線路故障から保護します。
•定格電圧: | 1000Vdc |
●定格電流: | 1A...32A |
・利用カテゴリー: | gPV |
●定格遮断容量: | 33kA |
•最小割り込み定格: | 1A > 1,45・インチ 2...32A > 1,35・インチ |
・不溶断電流: | 1,13・インチ |
●保管温度: | -40℃ ... 90℃ |
・動作温度: | -40℃ ... 85℃ |
●周囲温度が25℃を超える場合は、ウエストキング社ヒューズ温度補正係数表および取扱説明書をご参照ください。
IEC/EN 60269-1 ヒューズ リンク – 一般要件
IEC/EN 60269-6 太陽光発電システム用ヒューズリンク
UL248-19 太陽光発電ヒューズリンク
RoHS対応
非常に低い故障電流遮断容量
システムの寿命を延ばすための堅牢な構造
温度サイクルに対する耐性
極端な温度でも信頼性の高いパフォーマンスを保証
インラインPVモジュールの保護
結合箱の用途に最適
あらゆる太陽光発電システムに適用可能
太陽光発電システムのストリング/アレイレベルで保護を提供します
インバーターやバッテリーチャージコントローラーに対応
テュフ CE
is09001 iatf16949
中国
定格電流 | I2t(A2s) | 電力損失(w) 1.0インチ | 正味重量 | |
溶融 | クリアリング | |||
1A | 5 | 16 | 0.9 | 10g |
2A | 8 | 32 | 1.0 | |
3A | 10 | 48 | 1.3 | |
4A | 13 | 65 | 1.5 | |
5A | 22 | 86 | 1.6 | |
6A | 32 | 100 | 1.8 | |
8A | 42 | 135 | 2.1 | |
10A | 50 | 152 | 2.3 | |
12A | 57 | 188 | 2.7 | |
15A | 60 | 230 | 3.0 | |
20A | 80 | 310 | 3.6 | |
25A | 120 | 420 | 4.5 | |
32A | 185 | 660 | 5.0 |
説明:
1. ヒューズは -5°C ~ 40°C の温度範囲内で正常に動作し、追加の補正は必要ありません。
2.許容使用条件は-40℃~85℃です。
3.許容使用条件の範囲内では本表をご参照ください。
このマニュアルは、太陽光発電保護の目的で設計された gPV 1000Vdc 10x38mm ヒューズ リンクおよびヒューズ ホルダーを対象としています。
1.労働条件
1.1 周囲温度
通常の使用条件: 周囲温度が 40°C を超えないこと。 24 時間の平均周囲気温が 35°C を超えず、年間で測定された平均値はこれより低くなります。最低周囲温度は -5°C 以上です。許容使用条件:-40℃~85℃。
1.2 高度
通常の使用条件: 設置高度は 2000m を超えません。許容使用条件:2000m~4500m。高度パラメータ補正: 高度が高くなると、主に断熱材の劣化、放熱状態の悪化、気圧の変化が生じます。
a) 高度が 100 メートル上がるごとに、ヒューズの温度上昇は 0.1k ~ 0.5k 増加します。
b) 高度が 100 メートル上がるごとに、周囲温度の平均は約 0.5k 低下します。
c) 一般に、開放環境で使用されるヒューズは、定格電流に対する高度の影響を無視でき、それでも標準条件を選択できます。
d) 密閉環境で使用されるヒューズは、筐体の周囲温度または内部温度が高度によって大幅に低下せず、依然として 40°C を超える可能性がある場合、定格電流を下げる必要があります。標高が 1000 メートル上がるごとに、定格電流は 2% ~ 5% 減少します。
1.3 大気の状態
通常の使用条件: 空気が清浄で、周囲温度 40°C で相対湿度が 50% 以下であること。より低い温度ではより高い相対湿度が許容されます。このような条件下では、温度変化により時折中程度の結露が発生することがあります。通常の使用条件: 相対湿度が最大 95%、重大な結露がないこと。
2.設置条件
ヒューズは水平または垂直に設置する必要があり、実際の状況に応じて具体的な設置方法を選択してください。電気的空間距離は 8mm 以上、沿面距離は 10mm 以上である必要があります。 PV ヒューズの設置カテゴリはクラス III です。設置条件は以下の通りです。
a) 著しい振動や衝撃のない場所。
b) 爆発の危険がなく、金属を腐食したり絶縁を破壊したりする可能性のあるガスや粉塵 (導電性粉塵を含む) を含まない媒体。
c) 雨や雪が侵入しない場所。
3.インストール方法:
a) TH35 標準レールの取り付け。
b) ネジ仕様: M5。
c) 推奨取り付けトルク:2.0N・m。
d) トルク許容差: ± 3%。
4.梱包と保管
梱包: WESTKING の PV ヒューズは、段ボール紙製の内箱と外箱に入っており、雨、耐湿性、および壊れやすさに関する安全ラベルが貼られています。
保管: 温度: -40°C ~ 40°C。相対湿度は 40°C で 70%、30°C で 80%、20°C 未満で 90% を超えません。防湿性があり、液体の水との接触や吸湿による変形を避けてください。耐火。
5.使用とメンテナンス
PV ヒューズは、専門スタッフによって定期的に清掃および保守され、安全に使用できるようにファスナーの状態を検査する必要があります。 PV ヒューズリンクが溶断した場合は、WESTKING 製 PV ヒューズと交換することをお勧めします。ヒューズエレメントを交換するときは、PV ヒューズホルダーから埃やその他の汚染物質を取り除いてください。
ヒューズを正しくお使いいただくために、この取扱説明書をよくお読みください。 WESTKING New Energy Technology Co., Ltd. は、お客様に高品質のヒューズを提供するだけでなく、ユーザーの電気安全問題の解決を支援する包括的な技術サービスも提供します。中国で初めて DC ヒューズを研究、製造した企業として、WESTKING は新エネルギー電気分野に優れたヒューズ製品を提供することに今後も尽力していきます。
