10/14x85 1500VDC PV ヒューズホルダー

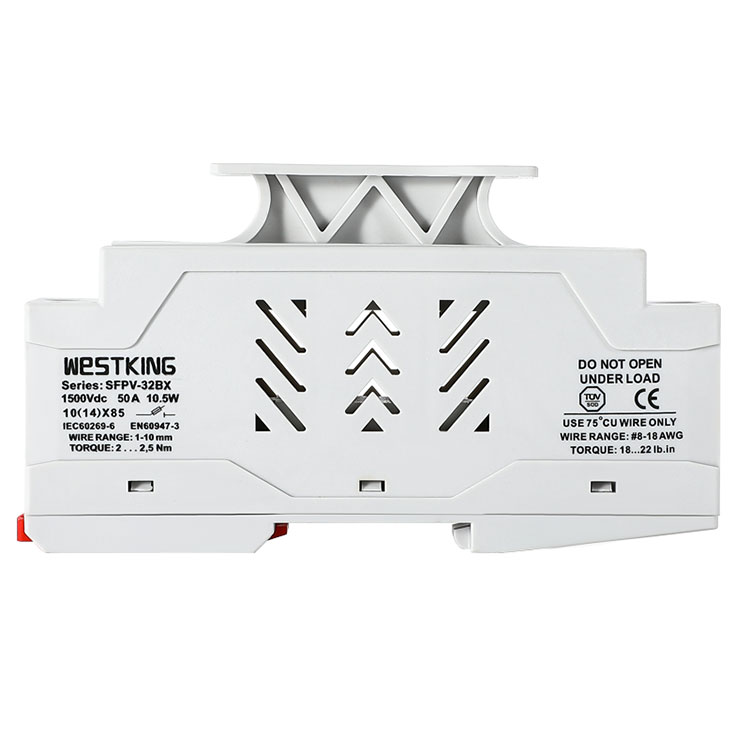

SFPV-32BX 光起電力ヒューズベースは 1500VDC 10X85MM および 10/14×85MM 光起電力ヒューズの両方と互換性があり、最大定格電流は最大 50A です。この PV ヒューズホルダーの開発は、WESTKING による多数の太陽光発電基地局ユーザーとの綿密なコミュニケーションとテスト検証に基づいています。SFPV-32B 1500VDC ヒューズホルダーは、極間に熱風を効果的に流すためのチャネルを備えた高度な放熱構造を備えています。ヒューズによって発生する温度の重なりを軽減します。内部空間はヒューズが自由に吊り下げられるように設計されており、ヒューズがホルダーのプラスチックシェルに触れることを防ぎ、プラスチックの燃焼や炭化のリスクを軽減します。

お問い合わせを送信

製品説明

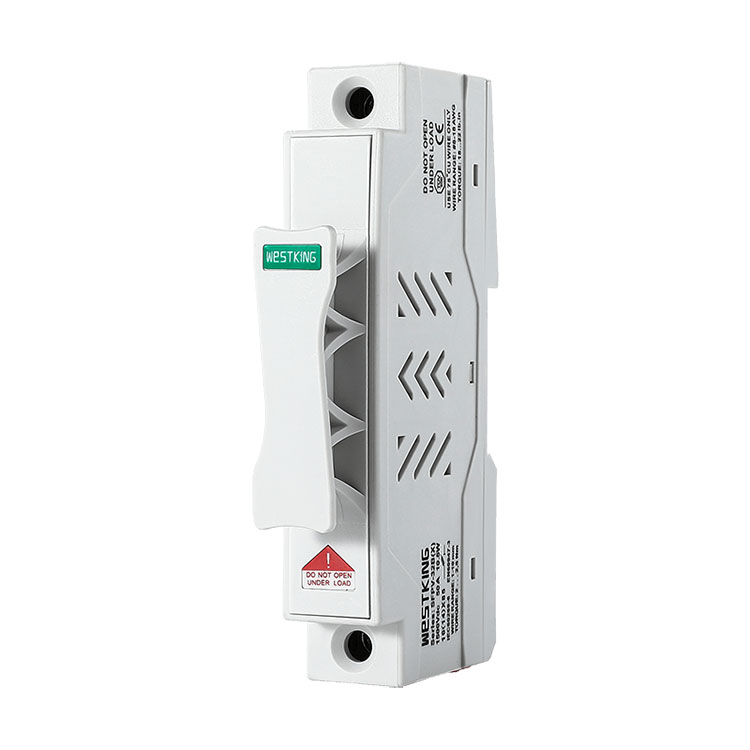

ヒューズの交換を容易にするため、ホルダーは簡単に引き出せる引き出し式のハンドルで設計されており、ヒューズの交換プロセスがより便利かつ安全になります。要約すると、SFPV-32BX 光起電力ヒューズベースは、発電所の運用効率の向上と安全性の確保において優れた性能と信頼性を実証します。太陽光発電設備にとって信頼できる選択肢です。

技術データ

●定格電圧：	1500Vdc
●定格電流：	50A
•保護の程度:	IP20
●商品サイズ：	10/14x85mm gPV ヒューズリンク
●定格遮断容量：	50kA
●保管温度:	-40℃ ... 90℃
・動作温度：	-40℃ ... 85℃
•ヒューズホルダーの消費電力:	0.37W
●定格絶縁電圧：	6kV

規格

IEC/EN 60269-1

IEC/EN 60269-2

UL4248-1 ヒューズホルダー

UL4248-19 光起電力ヒューズホルダー

UL486E配線端子

CSA C22.2 N° 4248-1 ヒューズホルダーアセンブリ

CSA 22.2 N° 65 ワイヤーコネクタ

主な特徴/利点

コンパクトな設計でスペースを節約

TH35 DIN レール取り付けによる簡単な統合

引き出しスタイルのプラグアンドプレイ設計、安全でヒューズの交換に便利

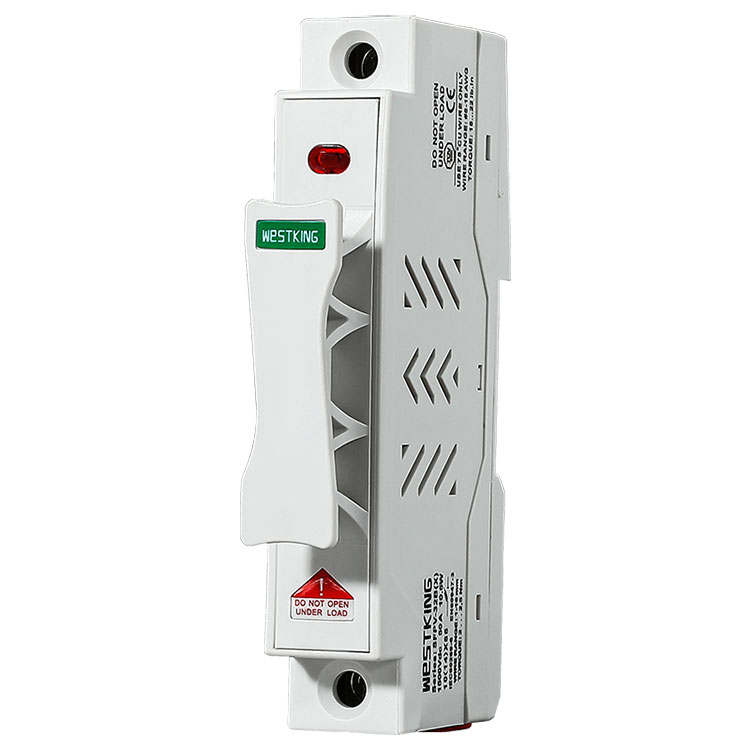

オプションの視覚ヒューズインジケーター

PBTプラスチック素材で作られています

難燃性素材、V0 定格

アプリケーション

最大 1500VDC の太陽光発電アプリケーション

PV ストリング/アレイレベルでの保護

インバータ用途

コンバイナボックスの動作

認証

is09001 iatf16949

テュフ CE

起源

中国

電気的特性

タイプ	LEDインジケーター	正味重量	パッキング

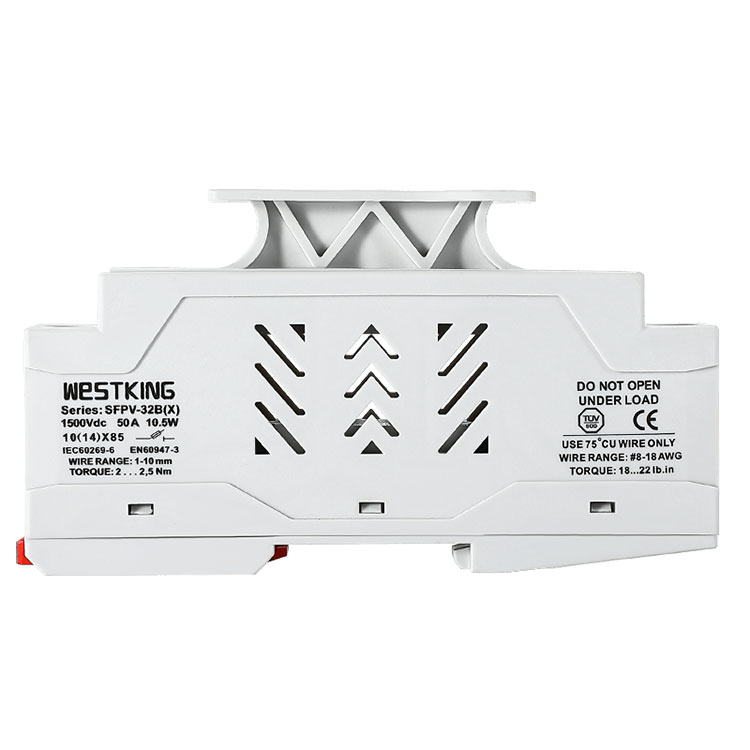

SFPV-32B-1P	いいえ	117g	6個/箱
SFPV-32BX-1P	はい	120g	6個/箱

寸法(mm)

互換性のあるFUSEリンク

モデルと意義

WESTKING 太陽光発電ヒューズとホルダー

アプリケーション図
