Westking の最新イノベーションの紹介: 包括的なヒューズ ホルダー シリーズ
太陽光発電システムの保護に合わせて調整されています。精密に設計された 10X38mm 太陽光発電ヒューズ ホルダー シリーズは、太陽光発電システムを保護する目的で設計されています。モジュラー設計を誇るこれらのヒューズ ホルダーは、安全性と使いやすさを優先し、厳しい IEC および UL 規格を満たしながら、IP20 保護等級を提供します。他の製品と異なるのは、直感的なヒューズ交換機能で、軽くタップするだけで簡単にメンテナンスできます。Westking が革新的で包括的なヒューズホルダーを発売
製品。 10X38mm 太陽光発電ヒューズ ホルダー シリーズは、太陽光発電システムの保護のために特別に設計されています。モジュラー設計を特徴とするこれらのヒューズ ホルダーは、安全で使いやすく、IEC および UL 規格に準拠し、IP20 の保護等級を提供し、ヒューズ交換機能 (軽くタップするだけで済みます) を備えています。 10X38mm PV ヒューズ ホルダー シリーズは、視覚的ヒューズ断線インジケータの有無にかかわらず利用可能で、単極設計で選択できます。丈夫で耐久性のある熱可塑性素材で作られた Westking シリーズの製品は、安定性と耐久性を保証します。特別な推奨事項: Westking の 10X38mm PV ヒューズ ホルダーを対応するヒューズと一緒に使用して、太陽光発電システムを包括的に保護します。
•定格電圧: | 1000Vdc または 1100Vdc |
●定格電流: | 32A |
•保護の程度: | IP20 |
•商品のサイズ: | 10x38mm gPV ヒューズ リンク |
●定格遮断容量: | 33kA |
●保管温度: | -40℃ ... 90℃ |
・動作温度: | -40℃ ... 85℃ |
•ヒューズホルダーの消費電力: | 0.37W |
●定格絶縁電圧: | 6kV |
IEC/EN 60269-1
IEC/EN 60269-2
UL4248-1 ヒューズホルダー
UL4248-19 光起電力ヒューズホルダー
UL486E配線端子
CSA C22.2 N° 4248-1 ヒューズ ホルダー アセンブリ
CSA 22.2 N° 65 ワイヤー コネクタ
省スペースのコンパクト設計
柔軟性を備えたモジュラー構造
TH35 DIN レール取り付けによる簡単な統合
IP20保護レベル
フィンガーセーフ設計
便利なヒューズへのアクセス
追加のアクセサリなしでロック可能
閉じた状態でも開いた状態でも密閉可能
オプションの視覚ヒューズインジケーター
PBTプラスチック素材で作られています
グローワイヤー可燃性指数が最大 960 の難燃性素材を組み込んでいます。
最大 1100VDC の太陽光発電アプリケーション
PV ストリング/アレイ レベルでの保護
インバータ用途
コンバイナボックスの動作
is09001 iatf16949
テュフ CE
中国
タイプ | LEDインジケータ | 正味重量 | パッキング |

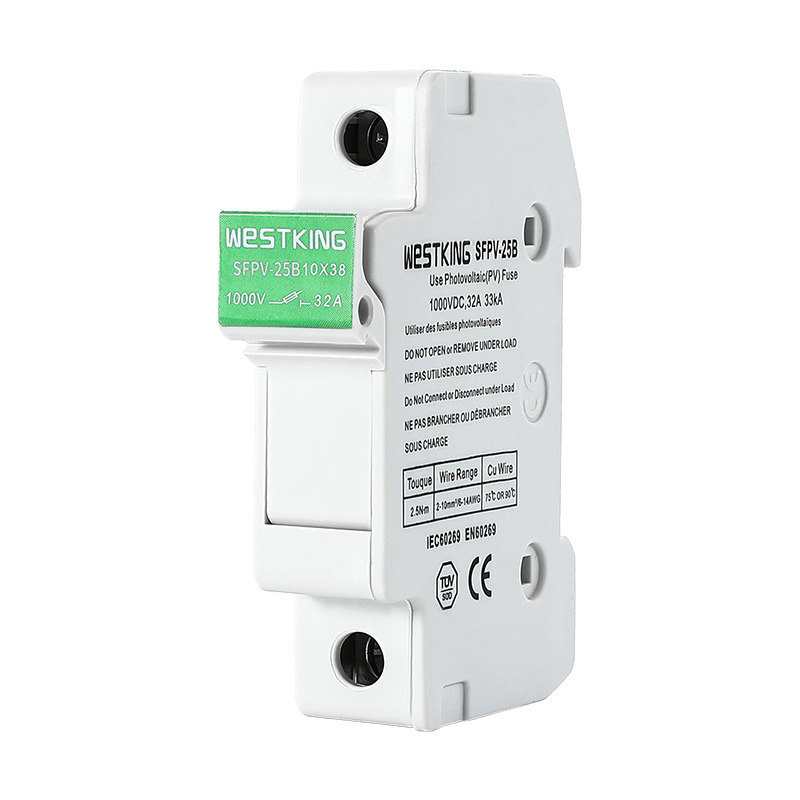

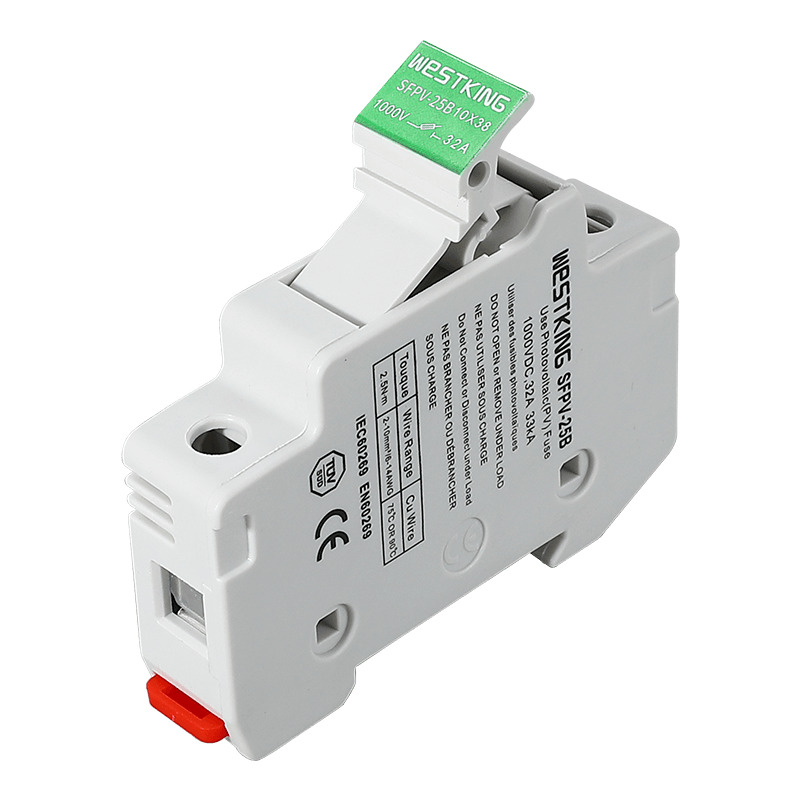

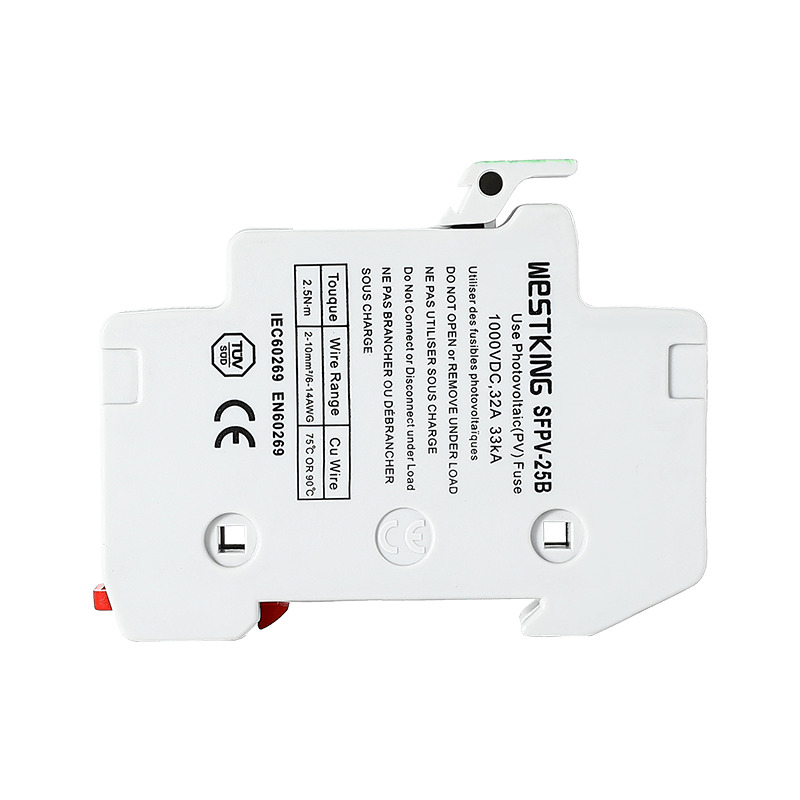

SFPV-25B-1P | いいえ | 60g | 12個/箱 |
SFPV-25B-2P | いいえ | 121g | 6個/箱 |
SFPV-25B-3P | いいえ | 182g | 4個/箱 |
SFPV-25B-4P | いいえ | 243g | 3個/箱 |

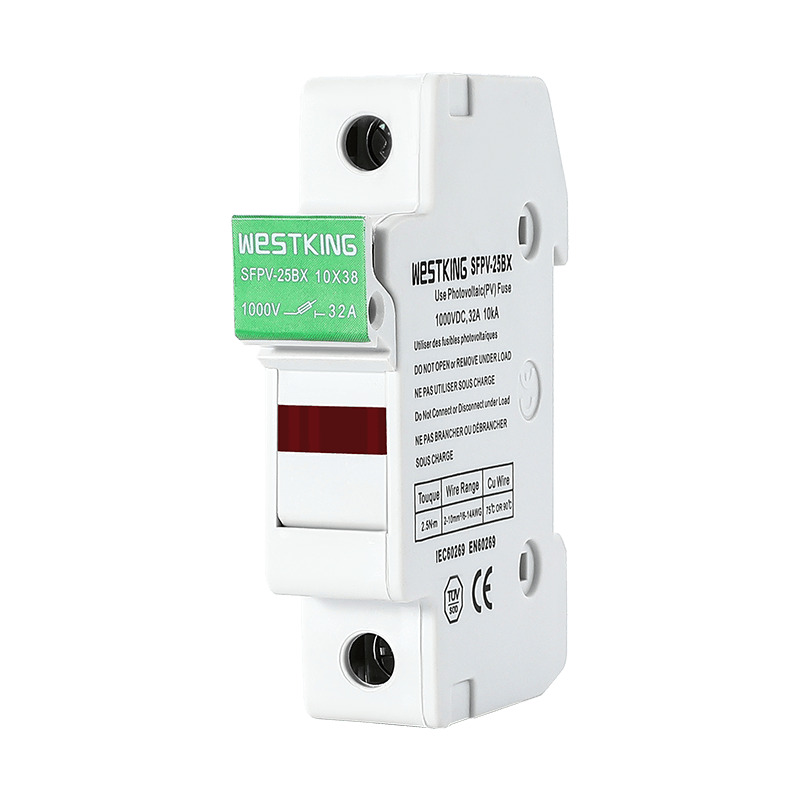

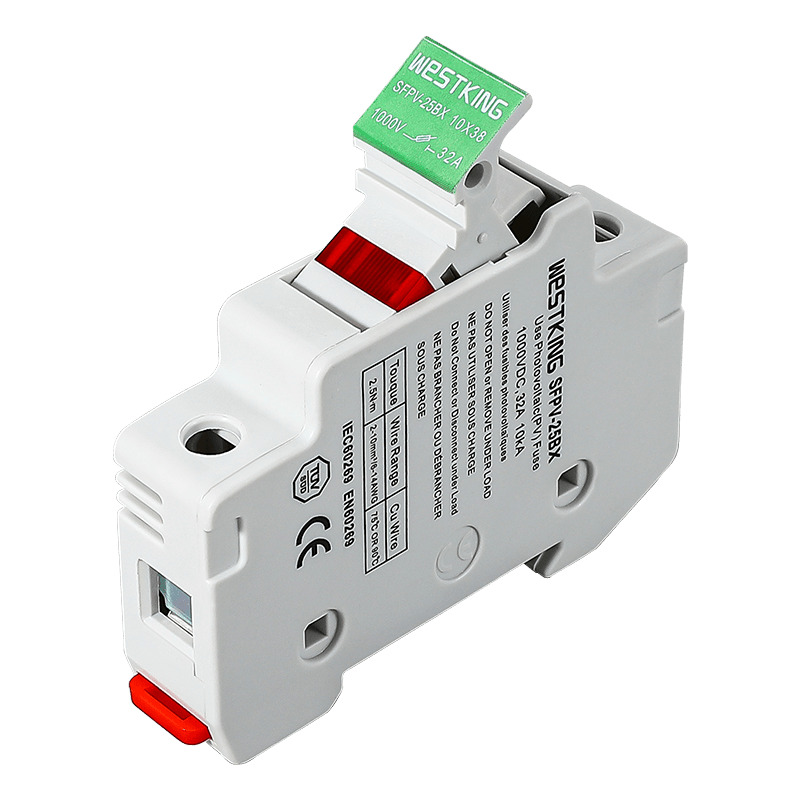

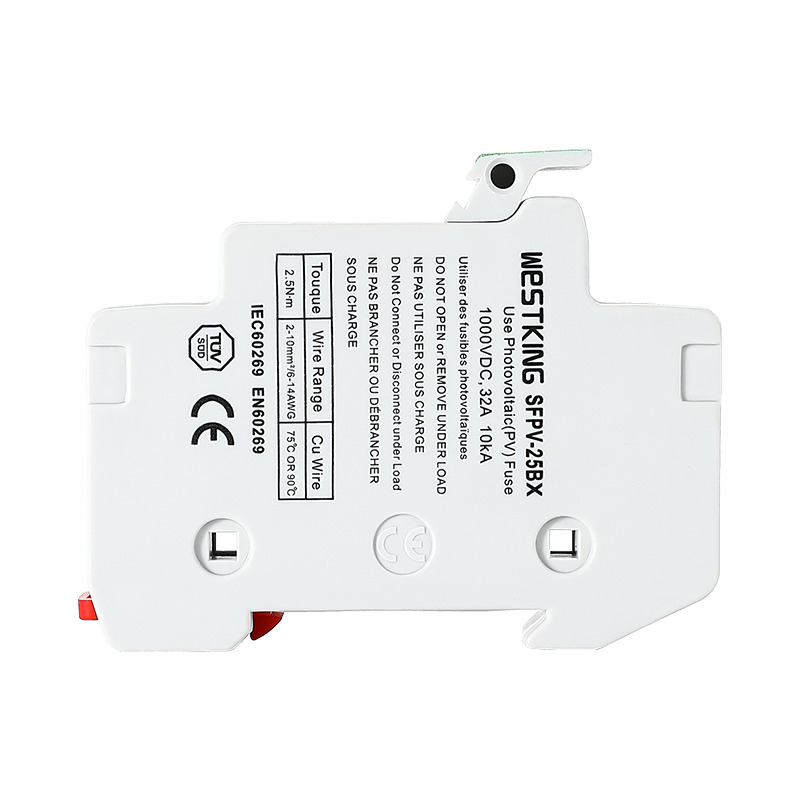

SFPV-25BX-1P | はい | 62g | 12個/箱 |
SFPV-25BX-2P | はい | 125g | 6個/箱 |
SFPV-25BX-3P | はい | 187g | 4個/箱 |
SFPV-25BX-4P | はい | 249g | 3個/箱 |
WESTKING 10X38mm PV ヒューズホルダーは、中国の太陽光発電用途で 3,000 万個を超えました。光起電力ヒューズは通常、温度差が大きい過酷な環境の屋外で使用されるため、光起電力ヒューズの材料選択には厳しい要件があります。研究開発段階で、WESTKING New Energy Technology Co., Ltd.は広範な模擬作動条件テストと検証を実施しました。 WESTKING は、市場での実際の動作条件を参照し、環境要因を考慮することにより、最終的に過酷な環境試験条件に耐えられる太陽電池ホルダーを作成しました。その結果、中国市場で優れた口コミを獲得し、多くの技術革新プロジェクトの入札サンプルにおいて当社製品に対するユーザーからの高い評価を獲得しました。
以下は、10X38mm PV ヒューズ ホルダーのアプリケーション環境における環境軽減係数の表と、取り付けおよび配線の手順です。光起電力ヒューズを正しく使用するために非常に重要であり、ヒューズ ホルダーの耐用年数を延ばしながら障害を減らすことができるため、よくお読みください。
最大締め付けトルク:2Nm
サイズが 1 ~ 16 mm² (16 ~ 6 AWG) のリジッドまたはマルチストランド ワイヤの場合、WESTKING では最大 2x6mm² PZ2 または 5.5x1mm マイナス ドライバー (最大直径 6mm) を使用することをお勧めします。
周囲温度 | -40°~ 20℃ | 30℃ | 40℃ | 50℃ | 60℃ | 70℃ | 80℃ | 90℃ |
評価低下率(Le) | 1 | 1 | 1 | 0.92 | 0.83 | 0.73 | 0.62 | 0.48 |
湿度 | 95% | 90% | 80% | 50% | - | - | - | - |
評価低下率(Le) | 1 | 0.95 | 0.90 | - | - | - | - |
極数(並列) | 電流の軽減係数 (lth) |
1p-3p | 1 |
4P以上 | 0.9 |
