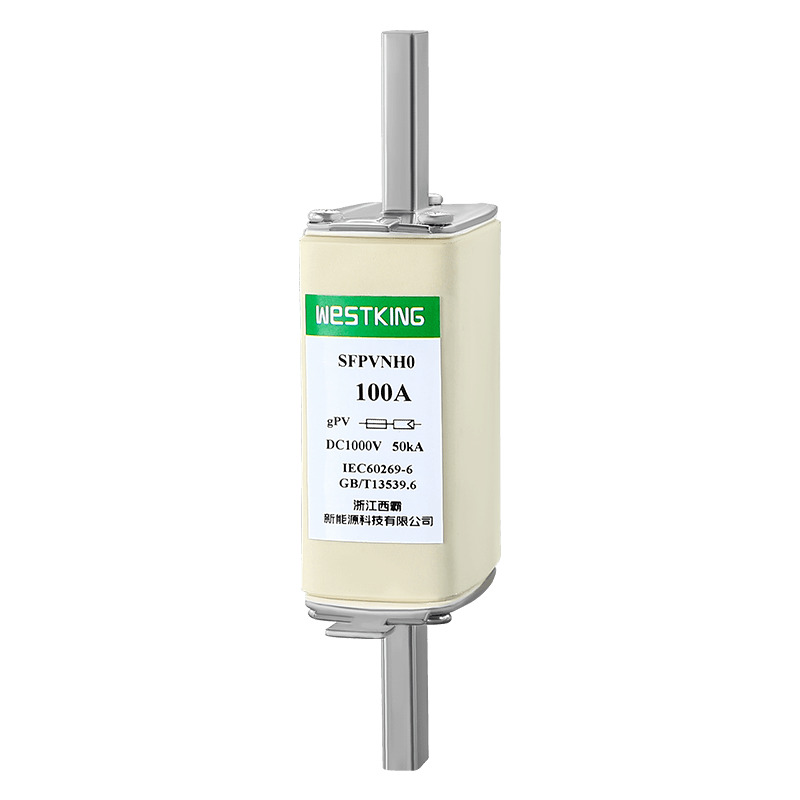

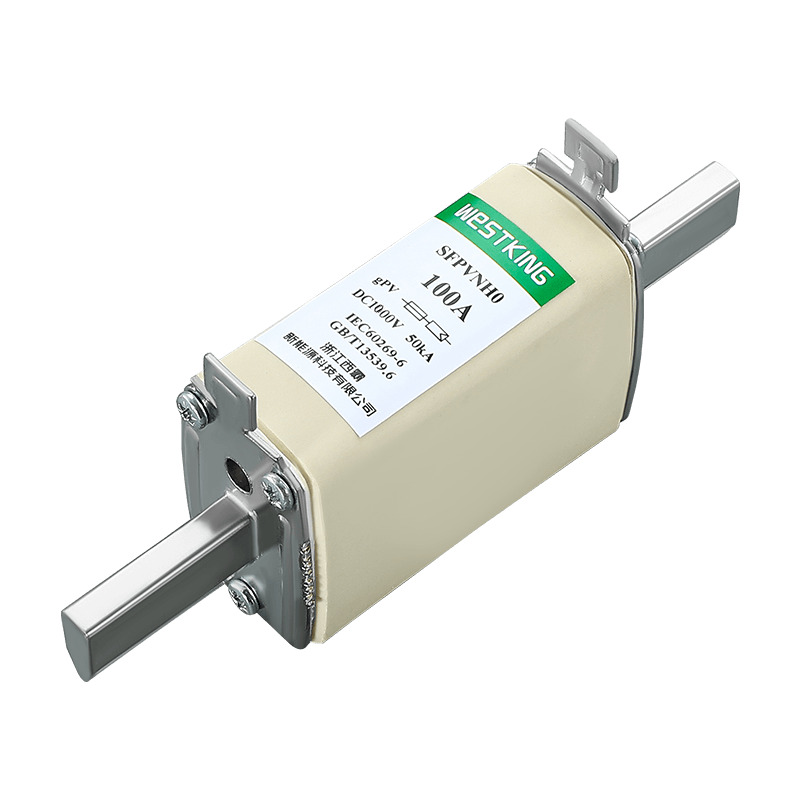

中国に拠点を置く信頼できるサプライヤーである Westking は、高品質の 1000Vdc NH0 GPV PV ヒューズ リンクを提供しています。これらのヒューズ リンクは太陽光発電用途向けに設計されており、太陽光発電システムの信頼性の高い保護を保証します。 Westking の卓越性への取り組みにより、これらのヒューズ リンクは業界標準を満たし、太陽エネルギー プロジェクトに効率的で安全なソリューションを提供します。
WESTKING の太陽光発電設備用 NH0 gPV ヒューズリンクは、太陽光発電設備のサブアレイ、アレイ、またはインバータ DC 入力に信頼性の高い安全保護ソリューションを提供するように特別に設計されています。これらのヒューズリンクは、定格電流 (In) の 1.35 倍の最小ヒューズ電流により、過負荷および短絡に対する包括的な保護 (IEC 60269 および UL248-19 規格に基づく gPV クラス) を提供します。これらは、内圧と熱衝撃に対して優れた耐性を示すセラミック本体で構成されています。接点は銀メッキされた銅または真鍮で作られており、溶融要素は東芝マテリアルで構成されており、経年劣化を防ぎ、長期間変化しない電気特性を維持します。最適なパフォーマンスを確保するには、これらのヒューズリンクとともに当社の 1000 VDC SFPVNH0B ヒューズ ベースを使用することをお勧めします。
•定格電圧: | 1000Vdc |
●定格電流: | 40A...100A |
・利用カテゴリー: | gPV |
●定格遮断容量: | 50kA |
•最小割り込み定格: | 1.35・インチ |
・不溶断電流: | 1.13・インチ |
●保管温度: | -40℃ ... 90℃ |
・動作温度: | -40℃ ... 85℃ |
●周囲温度が25℃を超える場合は、WESTKINGソーラーヒューズ温度補正表をご参照ください。
IEC/EN 60269-1 ヒューズ リンク – 一般要件
IEC/EN 60269-6 太陽光発電システム用ヒューズリンク
UL248-19 太陽光発電ヒューズリンク
RoHS対応
世界中で広く受け入れられています
低故障電流を遮断可能
温度サイクルに効果的に耐えます
システムの寿命を延ばす耐久性を備えた構造
電力損失を最小限に抑えた高効率
コンパクト設計で省スペース設置が可能
インバータおよびバッテリ充電コントローラと互換性のあるこのデバイスは、インラインの PV モジュールを保護し、コンバイナ ボックスの用途に適しています。
すべての太陽光発電システムでの使用に適しており、太陽光発電システムのストリング/アレイ レベルでの保護を提供します。
テュフ CE
is09001 iatf16949
中国
定格電流 | I2t(A2s) | 電力損失(w) 1.0インチ | 正味重量 | |
溶融 | クリアリング | |||
40A | 140 | 1200 | 8.0 | 224g |
50A | 159 | 1431 | 11.0 | |
63A | 467 | 4203 | 12.0 | |
80A | 638 | 5742 | 15.50 | |
100A | 1300 | 11700 | 16.50 |
説明:
1. ヒューズは -5°C ~ 40°C の温度範囲内で正常に動作し、追加の補正は必要ありません。
2.許容使用条件は-40℃~85℃です。
3.許容使用条件の範囲内では本表をご参照ください。
1000Vdc NH0 gPV ヒューズ リンクは、1000VDC 電圧プラットフォームで使用するために WESTKING New Energy Technology Co., Ltd. によって開発および製造されたコンパクトで高品質の製品です。 40A ~ 100A の電圧プラットフォームを備えたこのヒューズ リンクは、その小型サイズと高いセグメント化能力により、コンバイナ ボックス アプリケーションのスペースを節約できるように設計されています。回路を短時間で素早く遮断することができ、過電流や短絡故障による損傷から機器を効果的に保護します。高品質の材料で作られたこのヒューズ リンクは、優れた信頼性と長寿命を実現します。
