NT00 NT1 NT2 NT3 NT4 ヒューズリンク

WESTKING NH(NT) ヒューズは、以下を含むプラグイン タイプのヒューズとして設計されています。

ヒューズベース（端子カバー、フェーズシールド含む）

ヒューズ接続がブレードに接触している

ヒューズ交換装置（低圧HRCヒューズプラー）

「gG」タイプ NH ヒューズは、ケーブルと機器の保護に使用されるフルレンジ遮断容量ヒューズです。最小の溶断電流から遮断容量に至るまで、あらゆる電流サージを遮断できます。したがって、保護として単独で使用することもでき、非常に大きな短絡電流の影響から電気機器や産業設備を保護することもできます。

技術データ

規格

IEC60269.1

IEC60269.2

DIN43620

RoHS対応

リクエストに応じて REACH 宣言を利用可能

NT00 NT1 NT2 NT3 NT4 ヒューズリンク主な特徴/利点

高い遮断容量

電流および電圧レベルのさまざまな定格

シンプルな構造で設置とメンテナンスが簡単

優れた環境適応性と耐久性

NT00 NT1 NT2 NT3 NT4 ヒューズリンクアプリケーション

産業用配電システム:

建物の電気システム

パワーシステム

再生可能エネルギーシステム

交通機関

電子機器および制御システム

NT00 NT1 NT2 NT3 NT4 ヒューズリンク認証

• is09001 iatf16949 CCC

起源

中国

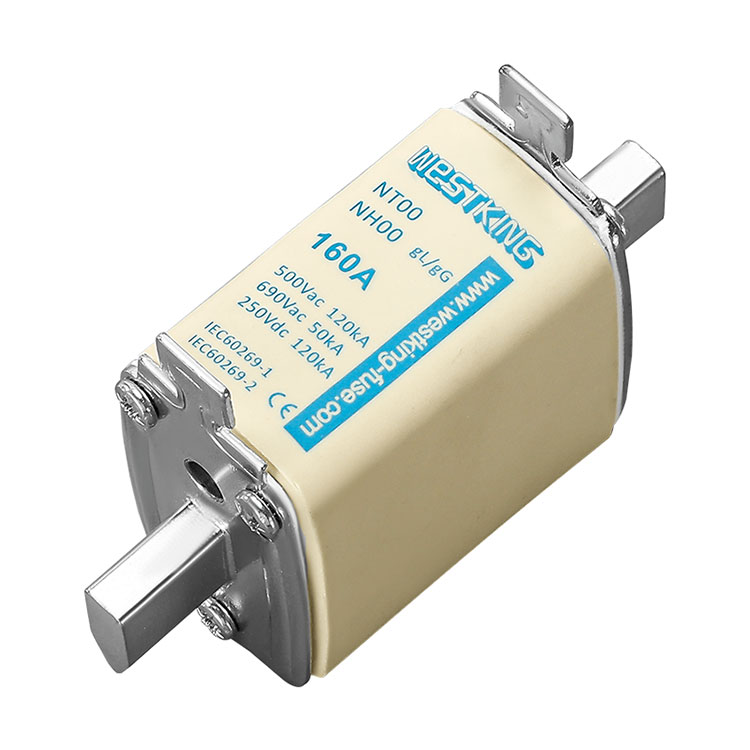

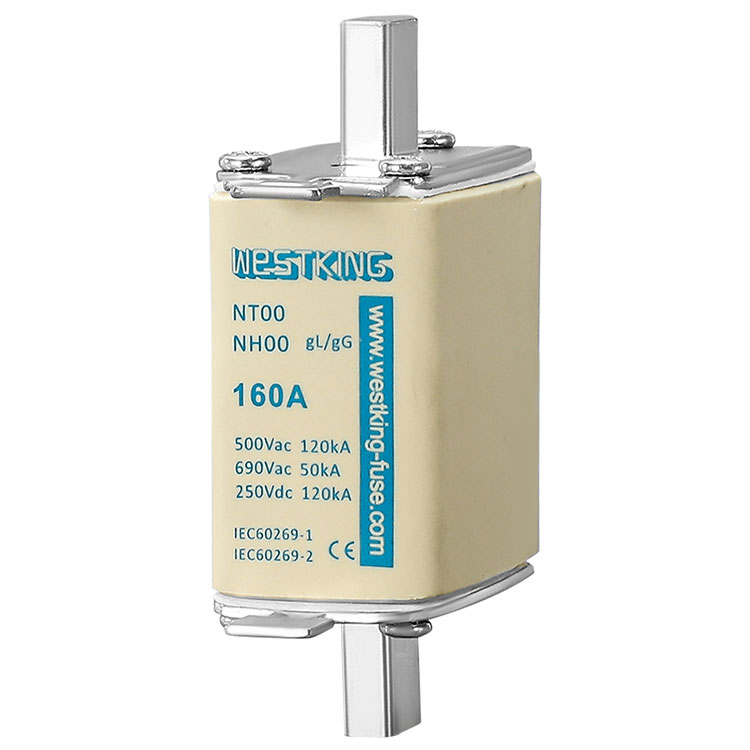

NH00(NT00)ナイフヒューズリンク

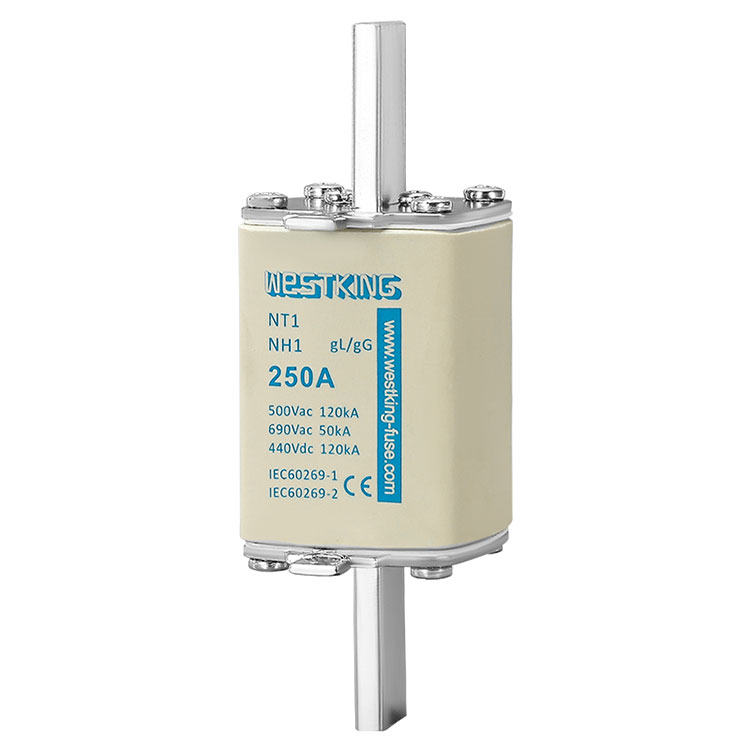

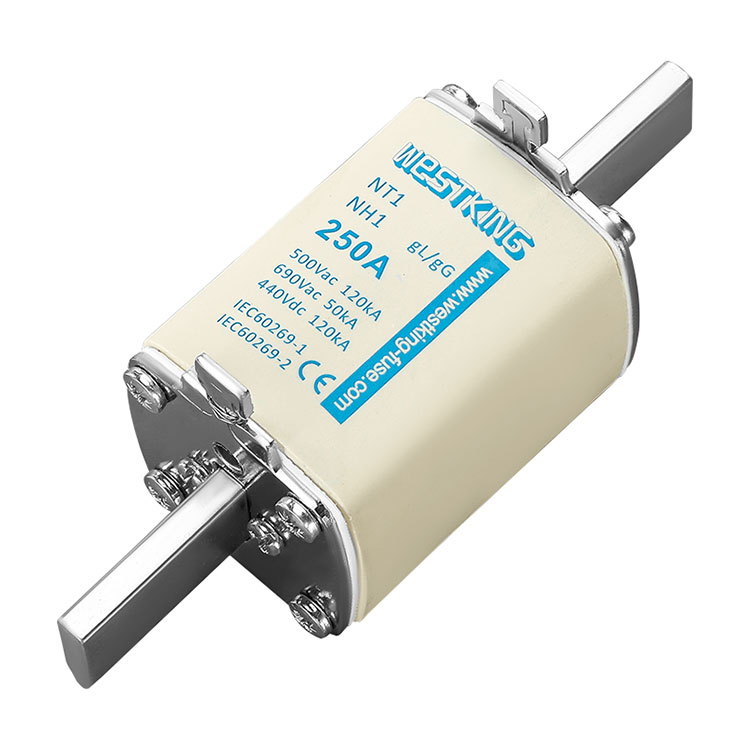

NH1(NT1) ナイフヒューズリンク

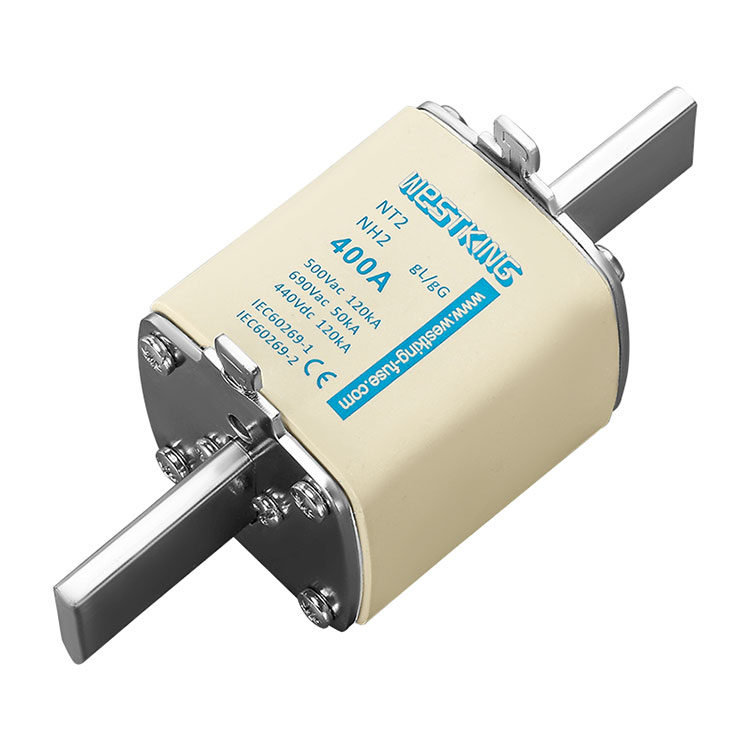

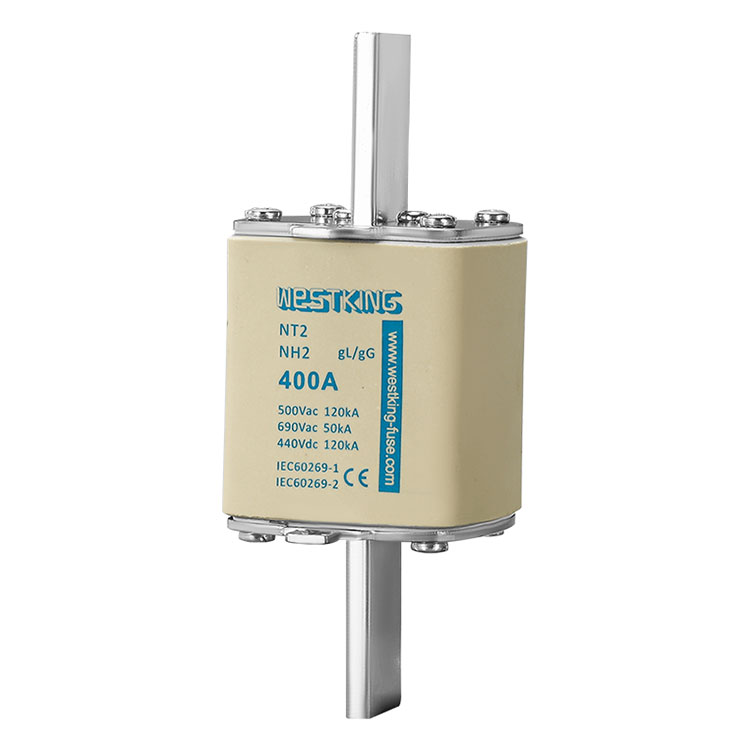

NH2(NT2)ナイフヒューズリンク

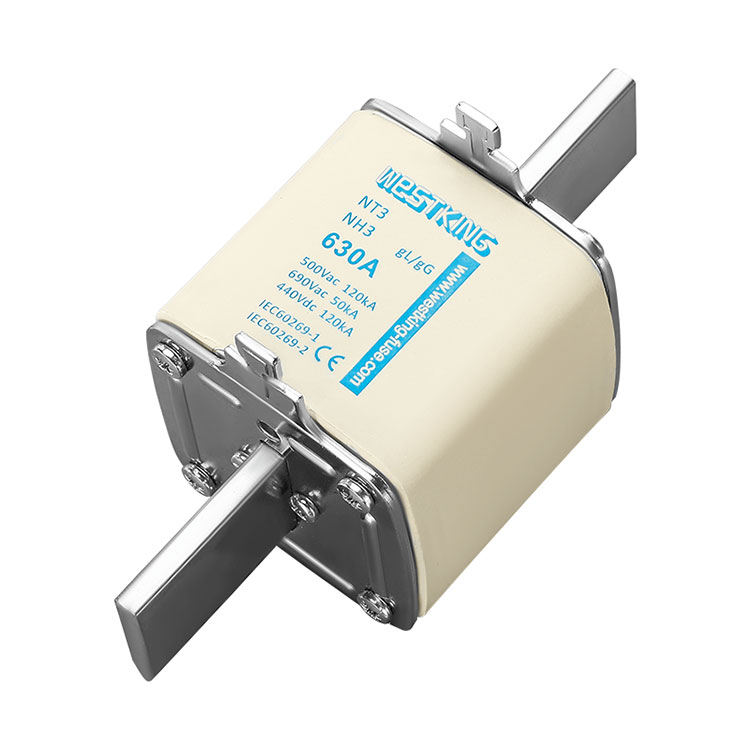

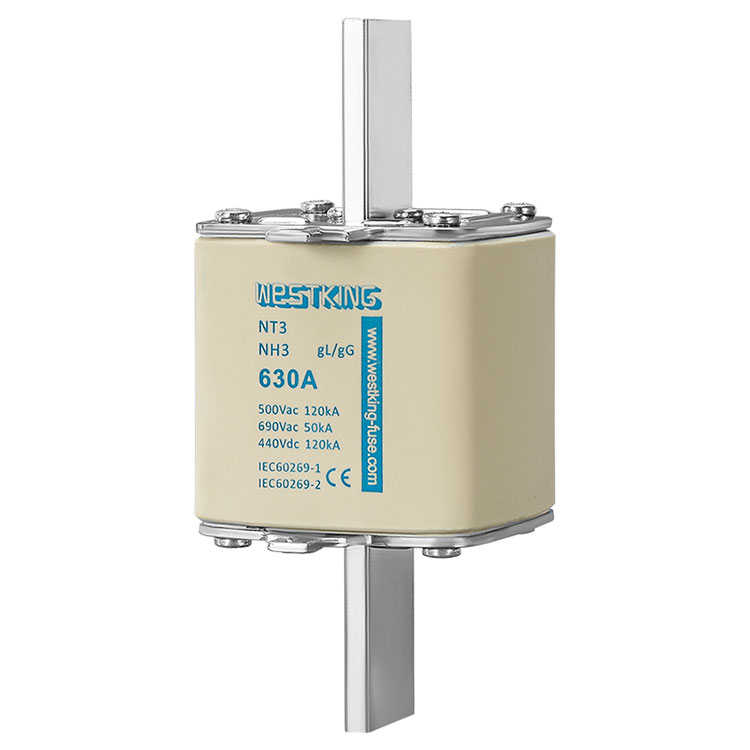

NH3(NT3)ナイフヒューズリンク

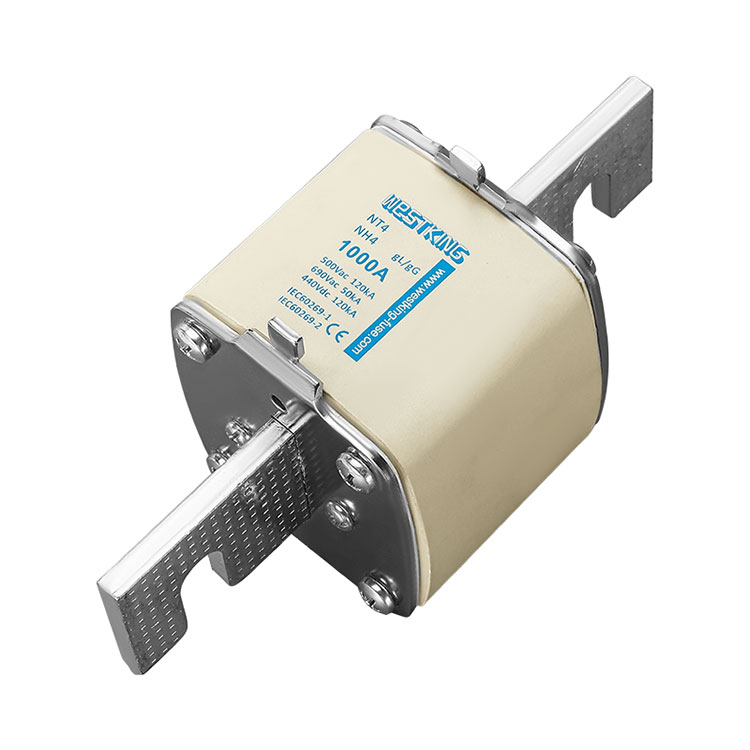

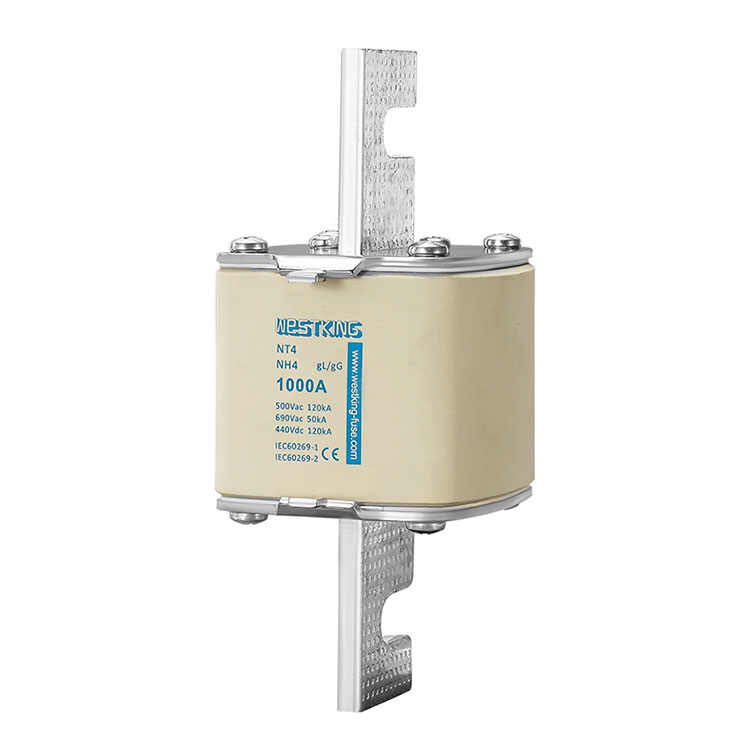

NH4(NT4)ナイフヒューズリンク

「gG」ヒューズ リンクの時間と電流の範囲

NHヒューズリンク

断面模式図

NH (NT) ヒューズの典型的な構造には、2 つの特定のブレード接点の間にヒューズ要素を配置し、それを楕円形または長方形の断面を持つセラミック管状絶縁体内に封入することが含まれます。ブレード接点は、標準の NH 交換ハンドルと互換性のあるグリップ ラグを備えたエンド プレートに固定されており、ヒューズの挿入と取り外しが可能です。インジケーター装置は、外端面のバネ式インジケーターまたはヒューズ前面のボタンインジケーターのいずれかで、インジケーターワイヤーが溶けると押し開かれてヒューズが作動したことを示します。

ヒューズの時間電流特性とその温度上昇を決定するヒューズエレメントは銅または銀のテープでできており、慎重かつ正確に製造されています。均一なテープの厚さ、良好な導電率、高精度の切断により、消費電力が低くなり、指定された時間対電流特性への準拠が保証されます。

セラミック本体は、高温ガスや液化金属が環境中に放出されるのを防ぎます。タルクやアルミナなどの高品質の工業用セラミック材料で作られており、動作中に発生する高温や高圧に耐えることができます。

エンドプレートには、標準の NH 交換用ハンドルと互換性のあるグリップラグがあり、ハンドルを使用してヒューズの挿入と取り外しが可能です。エンドプレートはセラミックチューブとともに、アークスイッチング用の耐圧シェルを形成します。

珪砂は電流を制限するために不可欠です。 WESTKING New Energy Company は通常、化学的および鉱物学的純度が高く (酸化ケイ素含有量が 99.9% 以上)、乾燥後に水分が完全に含まれていない結晶質ケイ砂を使用します。珪砂の特定の粒度分布と最適な充填密度は、スイッチング機能の基本要件です。

インジケータ装置は作動しているヒューズを迅速に検出できます。十分なバネ力があれば、小型スイッチやリリース装置を操作するためのストライカーとしても機能します。

はんだは、時間-電流特性をより低い溶融電流に変換できます。はんだを選択するときは、溶融時のはんだ付け箇所におけるはんだの合金化効果に特別な注意を払う必要があります。はんだ付け位置やはんだ量は適切でなければなりません。

ブレード コンタクトは、ヒューズ本体とベースを電気的および機械的に接続するために使用され、表面が銀メッキされた銅または銅合金で作られています。腐食性ガス中での特殊な用途に使用される場合には、錫またはニッケルのメッキ接点も使用されます。

高品質の素材と精巧な職人技により、WESTKING NH ヒューズは送電および配電の信頼できる安全保証を提供します。使用中は、各コンポーネントの良好な状態を確保し、電気機器の安全な動作を確保するために、検出とメンテナンスに注意を払う必要があります。
