H EVヒューズ DC150V DC200Vシリーズ

Westking EVFUSE®シリーズは、電気自動車 (EV) 用の 2 つのカスタマイズされた保護ソリューション、つまり H タイプヒューズと J タイプヒューズを開発しました。 Westking 電気自動車用ヒューズは、20 社を超える新エネルギー EV 企業との交流に基づいて設計および開発されました。これらのヒューズは、新エネルギー電気自動車の使用条件に完全に準拠しており、ボルト締結構造と高アルミナ高温セラミック材料を特徴としています。これらのヒューズは、市場をリードするコンパクト性、耐衝撃性、寿命耐久性のシミュレーション機能を提供します。

お問い合わせを送信

製品説明

Hタイプシリーズ DC150V DC200V

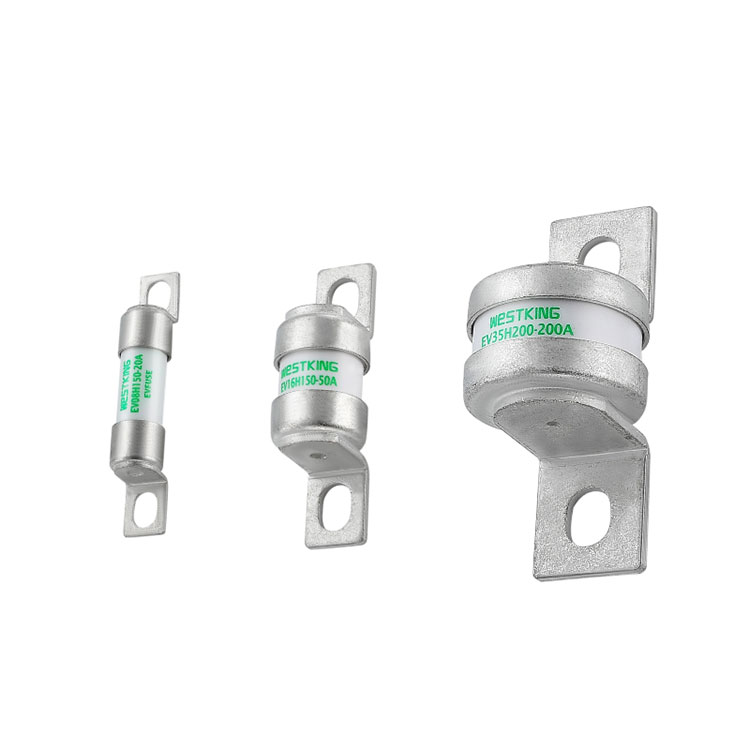

WESTKING EV08H150、EV16H150、およびEV35H200は、主に小型電気自動車、シティカー、電気ヨットのバッテリーパック保護に適しており、安全で信頼性の高い性能を提供します。

技術データ

タイプ	定格電圧	評価済み電流
EV08H150-(アンプ)	DC150V	6A～20A
EV16H150-(アンプ)	DC150V	20A-180A
EV35H200-(アンプ)	DC200V	200A-500A

・利用カテゴリー：	gEV
●定格遮断容量：	20kA
●時定数：	2±0.5ms
・周囲温度：	-40℃ ... 125℃

規格

ISO8820-8

D622を入手

自動車要件に準拠するITAF16949品質システムに基づいて製造

RoHS対応

リクエストに応じて REACH 宣言を利用可能

主な特徴/利点

過負荷と短絡に対する二重保護

温度上昇と消費電力が低く、バッテリー持続時間が延長されます。

高い遮断容量

アプリケーション

バッテリーパックの保護

BDUとPDU

補機用バッテリージャンクションボックス

これ/すべて

電気エネルギー貯蔵

バッテリー充電器

スーパーキャパシタパック保護

DCリレー/断路器/スイッチのバックアップ保護

メンテナンス安全切断 (MSD)

認証

is09001 iatf16949

起源

中国

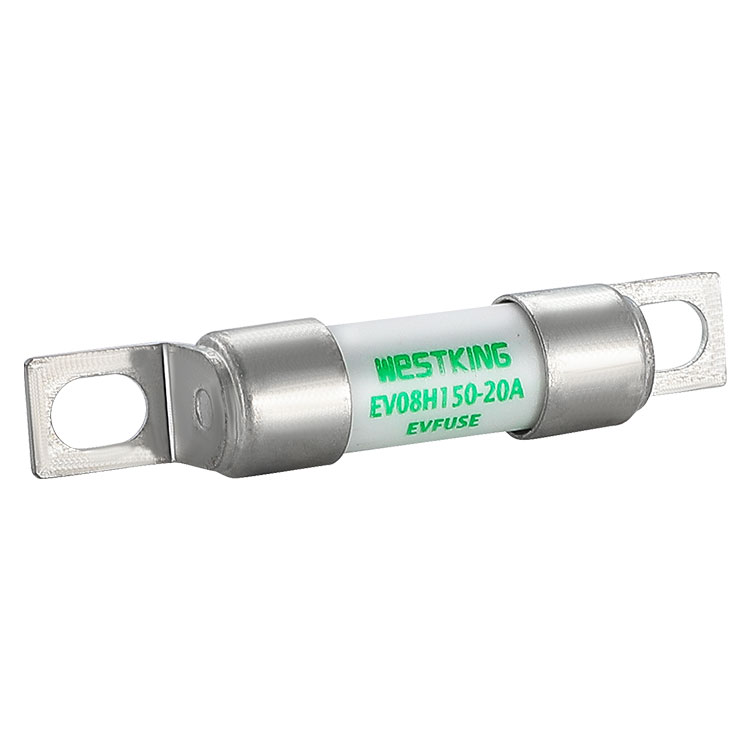

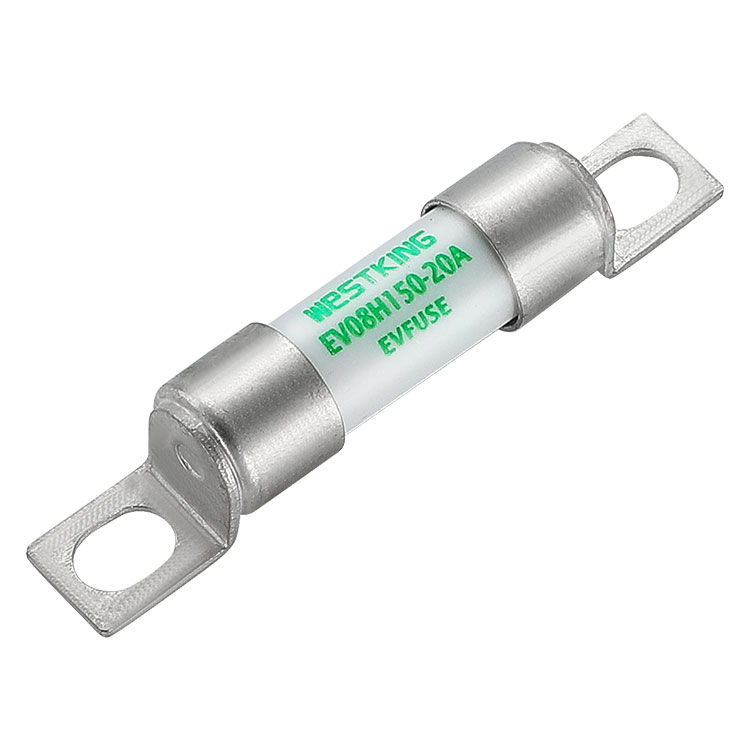

EV ヒューズ 150VDC EV08H150 EV およびバッテリーパックの保護

タイプ	I2t (A2s)		電力損失 0.5インチ（幅）	正味重量 (g)
タイプ	溶融	クリアリング	電力損失 0.5インチ（幅）	正味重量 (g)
EV08H150-06A	2	6	0.30	6.01
EV08H150-10A	3.8	12	0.75
EV08H150-12A	7	22	0.80
EV08H150-16A	20	50	0.85
EV08H150-20A	25	80	1.2

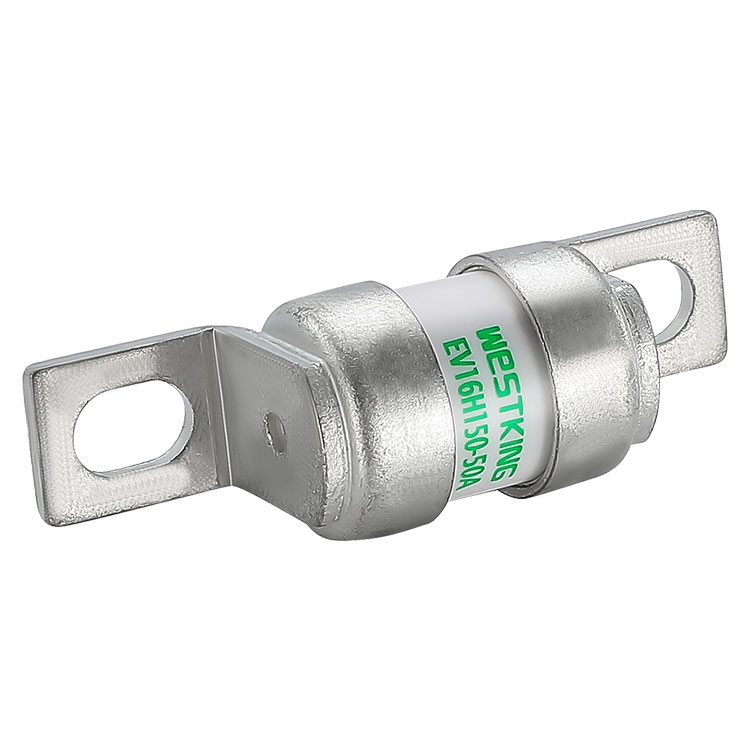

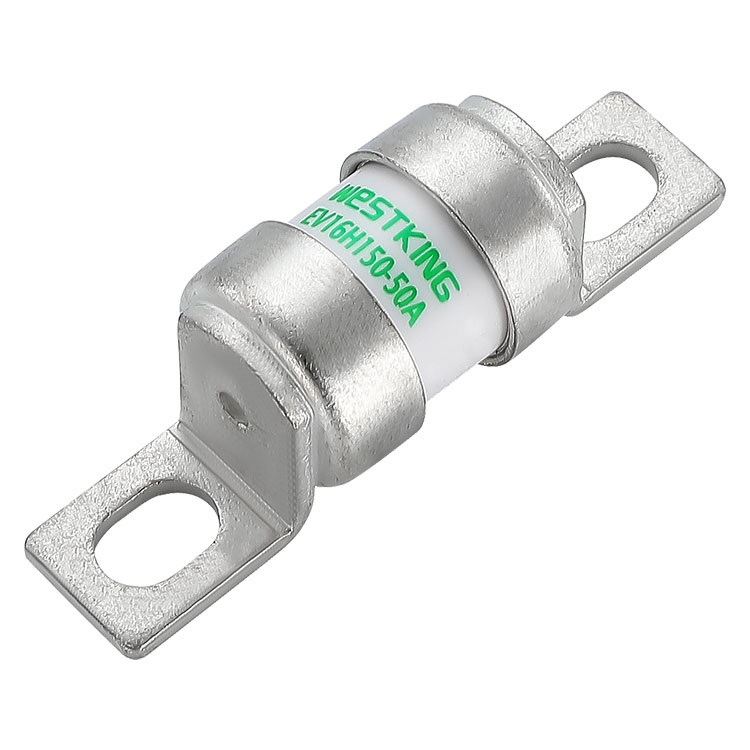

EV ヒューズ 150VDC EV16H150 EV およびバッテリーパックの保護

タイプ	I2t (A2s)		電力損失 0.5インチ（幅）	正味重量 (g)
タイプ	溶融	クリアリング	電力損失 0.5インチ（幅）	正味重量 (g)
EV16H150-20A	12	100	0.45	32
EV16H150-25A	18	120	0.60
EV16H150-32A	32	200	0.68
EV16H150-35A	50	320	0.75
EV16H150-50A	100	500	1.05
EV16H150-63A	180	1100	1.35
EV16H150-80A	300	1900	2.10
EV16H150-100A	600	3800	2.78
EV16H150-125A	625	3900	3.38
EV16H150-160A	1100	7000	4.28
EV16H150-180A	1600	12000	5.33

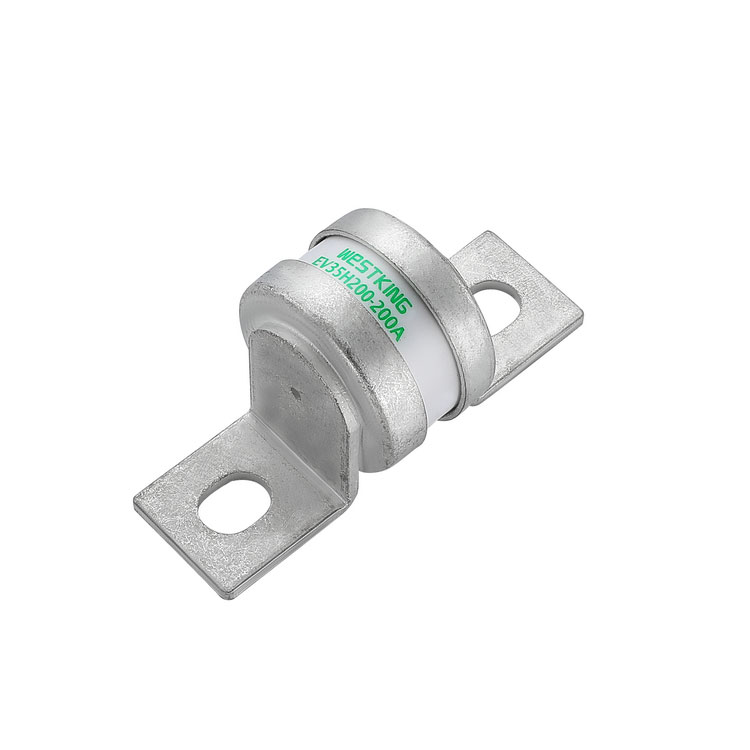

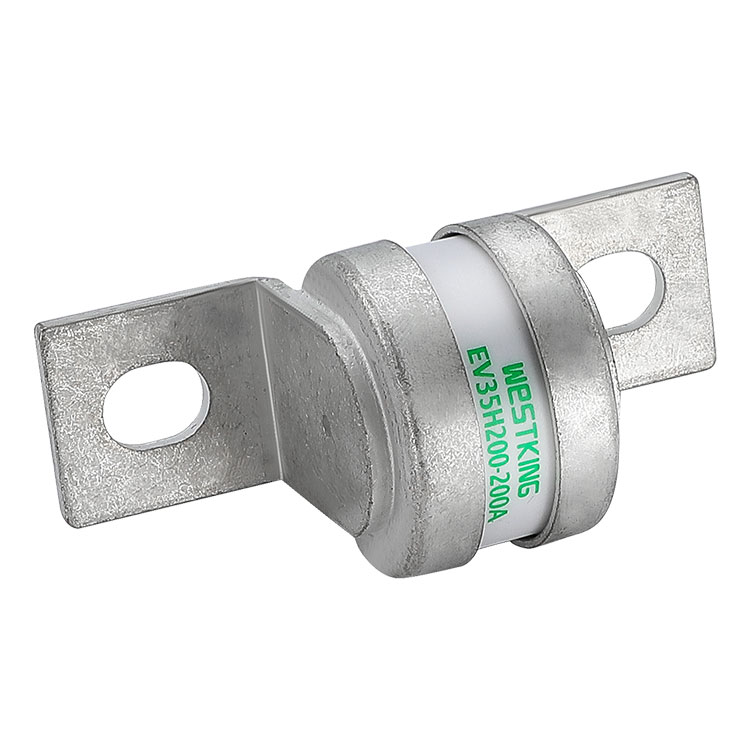

EVヒューズ 200VDC EV35H200 EVおよびバッテリーパックを保護

タイプ	I2t (A2s)		電力損失 0.5インチ（幅）	正味重量 (g)
タイプ	溶融	クリアリング	電力損失 0.5インチ（幅）	正味重量 (g)
EV35H200﹣200A	5200	20500	3.00	154.3
EV35H200﹣250A	7000	30500	3.90
EV35H200﹣300A	10000	40000	4.50
EV35H200﹣350A	15000	60000	5.10
EV35H200﹣400A	20000	82000	5.50
EV35H200﹣450A	23000	120000	7.70
EV35H200﹣500A	28000	180000	9.80

EV FUSE t-I 特性

温度補正係数表

説明：

1. ヒューズは -5°C ～ 40°C の温度範囲内で正常に動作し、追加の補正は必要ありません。

2.許容使用条件は-40℃～85℃です。

3.許容使用条件の範囲内では本表をご参照ください。
