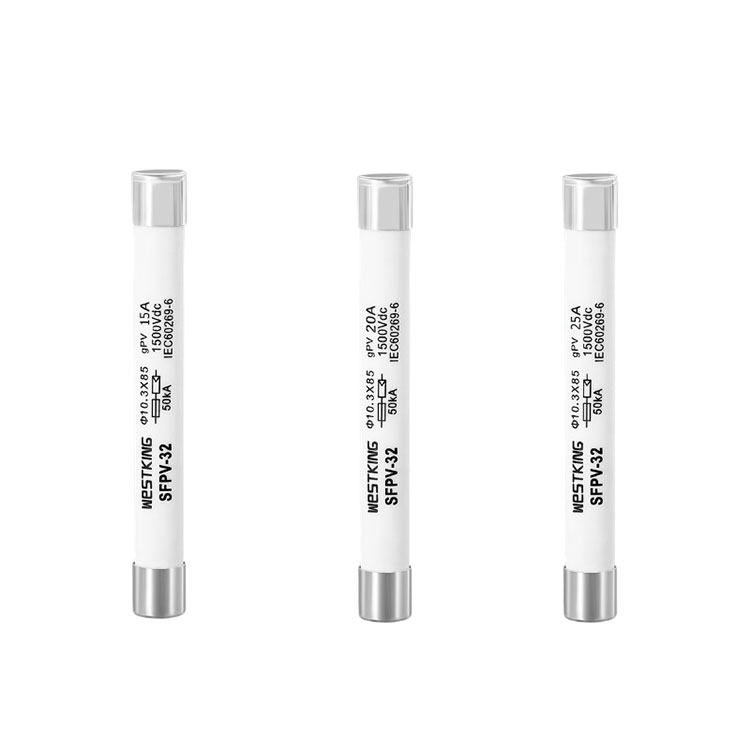

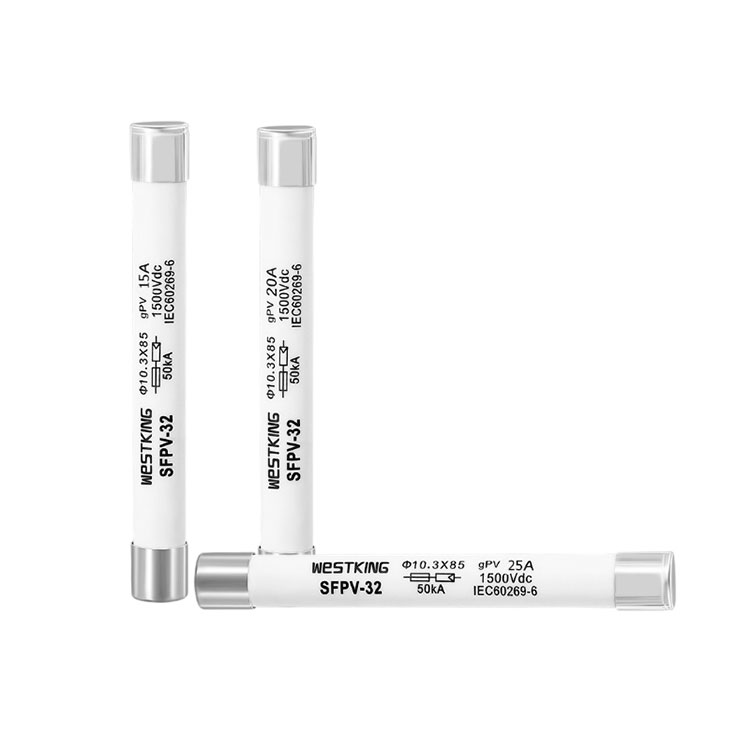

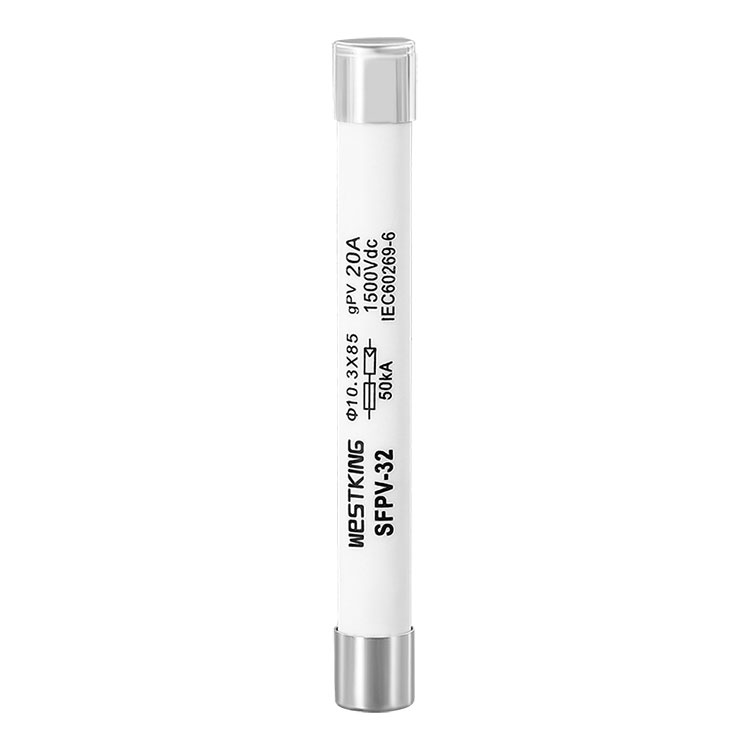

10x85mm GPV 1500VDC ヒューズ リンク

WESTKING の SOLAR 10X85mm 太陽光発電 (PV) ヒューズ シリーズは、太陽光発電システムの過酷な温度と電流サイクルに耐えるように特別に設計されています。これらのヒューズは厳格なサイクルテストを受け、TUV および CE 認証を取得しています。両端の金属キャップには銀メッキ処理を施し、セラミック部分にはハイアルミナセラミックを採用し、高電圧・高アーク耐性を確保しています。これらの 1500VDC 定格ヒューズは、定格電流の 1.35 倍という低い最小遮断容量向けに設計されており、一般的な低故障電流条件下で安全に回路を遮断できます。

10x85mm GPV 1500VDC ヒューズ リンク技術データ

規格

IEC/EN 60269-1 ヒューズ リンク – 一般要件

IEC/EN 60269-6 太陽光発電システム用ヒューズリンク

UL248-19 太陽光発電ヒューズリンク

RoHS対応

10x85mm GPV 1500VDC ヒューズ リンク主な特徴/利点

電流衝撃に耐えます

高温および低温環境に耐えます

温度上昇が少なく長寿命

極端な温度でも信頼性の高いパフォーマンスを保証

10x85mm GPV 1500VDC ヒューズ リンクアプリケーション

PVモジュールのインライン保護 インバータおよびバッテリ充電コントローラと互換性あり

結合箱の用途に最適

あらゆる太陽光発電システムに適用可能

太陽光発電システムのストリング/アレイレベルで保護を提供します

10x85mm GPV 1500VDC ヒューズ リンク認証

is09001 iatf16949

テュフ CE

起源

中国

t-I特性

寸法(mm)

互換性のあるFUSEベース

温度補正係数表

説明：

1. ヒューズは -5°C ～ 40°C の温度範囲内で正常に動作し、追加の補正は必要ありません。

2.許容使用条件は-40℃～85℃です。

3.許容使用条件の範囲内では本表をご参照ください。

Westkingの光起電力ヒューズのコア部品であるヒューズエレメントは、同社が独自に設計・開発し、高精度の金型プレスによって生産されています。ヒューズには複数の狭いチャネルがあり、ヒューズの精度が保証されます。これは、レーザー切断技術を使用する多くの工場とは異なります。レーザー切断の原理はヒューズを高温で溶かすことですが、一度高温になるとヒューズが損傷し、寿命が短くなります。プレメルトや異常なメルト現象が発生する場合もあります。 Westking は安全性と信頼性を常に核として堅持し、エネルギー変換のさらなる向上を可能にする高品質のヒューズを製造しています。
