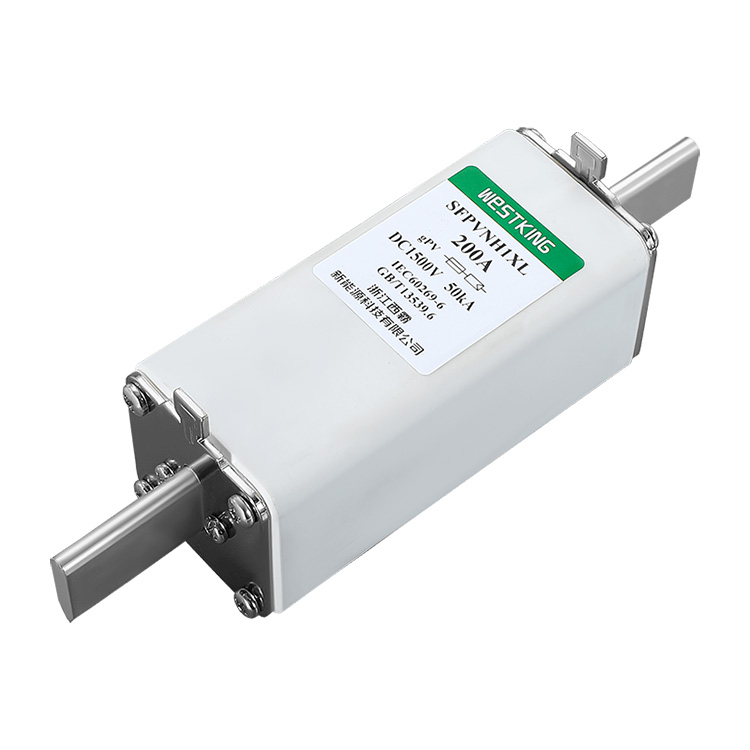

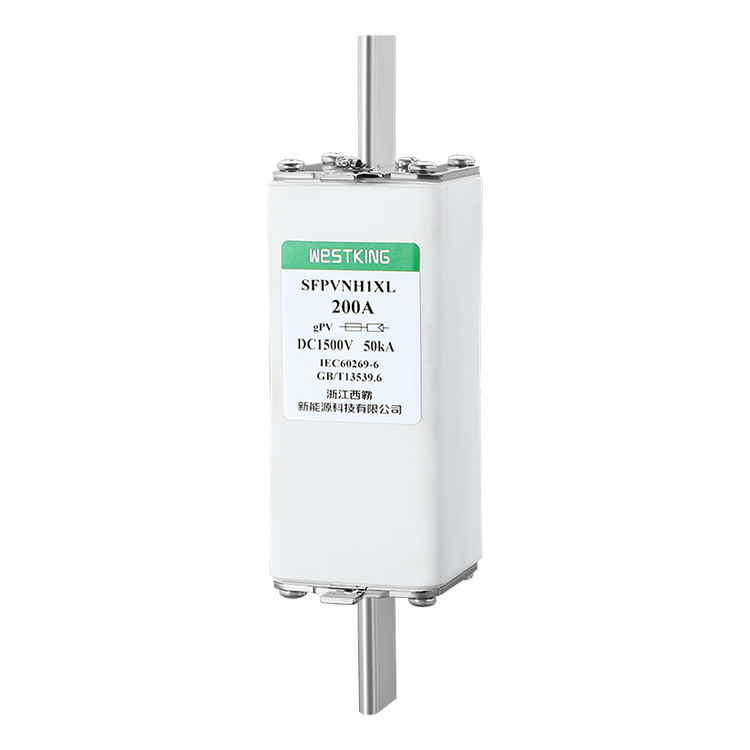

NH1XL GPV 1500VDC ヒューズリンク

太陽光発電技術の進歩により、太陽エネルギー変換効率は継続的に向上しています。その結果、多くの太陽光発電所が 1000Vdc から 1500VDC に移行し、電力損失が減少し、システム効率が向上しました。

お問い合わせを送信

製品説明

太陽光発電技術が進歩するにつれて、太陽エネルギーの変換効率は増加し続けています。多くの太陽光発電所では、電圧が 1000Vdc から 1500VDC にアップグレードされ、電力損失が削減されています。市場の需要に応えて、ウエストキングは、現代の太陽光発電分野の電気保護ニーズを満たすために、10X85mm、10/14X85mm、およびNH1XL、NH2XL、NH3XLシリーズ角管タイプ大電流太陽光発電ヒューズを含む一連の1500VDC太陽光発電保護ヒューズを開発しました。。電圧のアップグレードにより、ヒューズの製造プロセスにはより高い要件が課されます。 WESTKINGには独立した研究開発機関があり、コアコンポーネントであるヒューズ溶融物には高アーク材料が採用されており、高電圧遮断プロセス中に発生するアーク衝撃を効果的に吸収し、過負荷電流の安全な遮断を保証します。

技術データ

•定格電圧：	1500Vdc ・定格電流：
63A...250A	・利用カテゴリー：
gPV	●定格遮断容量：
50kA	•最小割り込み定格:
1.35・インチ	・不溶断電流：
1.13・インチ	●保管温度:
-40℃ ... 90℃	・動作温度：
-40℃ ... 85℃

●周囲温度が25℃を超える場合は、WESTKINGソーラーヒューズ温度補正表をご参照ください。

規格

IEC/EN 60269-1 ヒューズリンク – 一般要件

IEC/EN 60269-6 太陽光発電システム用ヒューズリンク

UL248-19 太陽光発電ヒューズリンク

RoHS対応

主な特徴/利点

世界的な認知度

低故障電流遮断能力

低消費電力

高強度アルミナセラミック

高効率、低消費電力

差し込み式の簡単取り付け

アプリケーション

太陽光発電保護用途

インバータの保護

流入するネットワーク電流からの保護

認証

• is09001 iatf16949

起源

中国

電気的特性

定格電流	I2t(A2s)		電力損失（w） 1.0インチ	正味重量
定格電流	溶融	クリアリング	電力損失（w） 1.0インチ	正味重量
63A	500	1250	22	960g
80A	680	2300	24
100A	1100	4200	29
125A	2000	8000	35
160A	5200	19000	42
200A	9500	46000	52
250A	16800	82000	60
