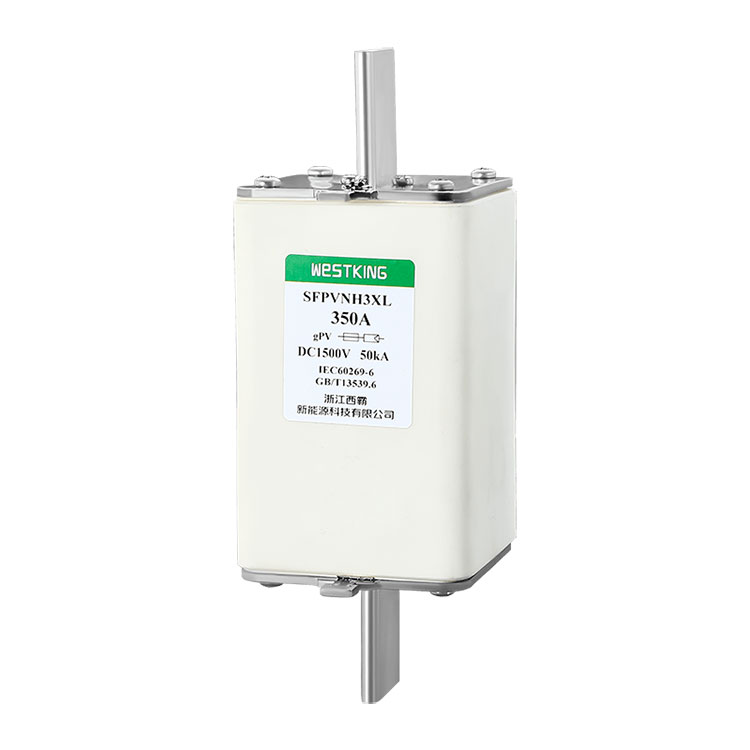

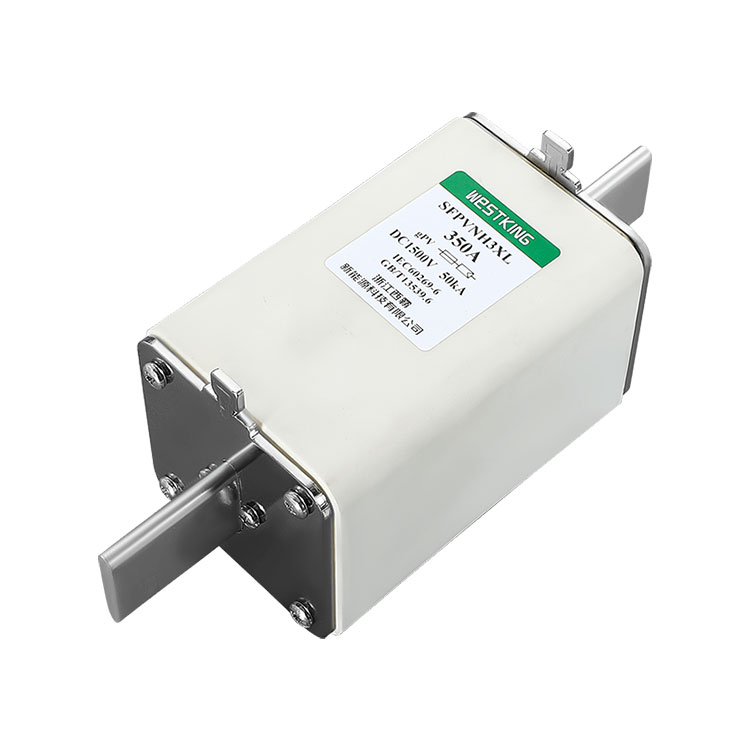

NH3XL GPV 1500VDC ヒューズリンク

太陽光発電システム内のウエストキングのヒューズ過電流や短絡イベントから生じる潜在的な損傷から回路や機器を保護する上で極めて重要な役割を果たします。これらのヒューズは、セルストリング回路、インバータ入出力回路、バッテリ充電回路、系統接続インバータ回路など、太陽光発電セットアップのさまざまなセグメントに広範な用途が見出されます。

お問い合わせを送信

製品説明

太陽光発電システムにはウエストキングのヒューズが主に過電流や短絡電流による損傷から回路や機器を保護するために使用されます。これらのヒューズは、太陽電池ストリング回路、インバータ入出力回路、バッテリ充電回路、系統接続インバータ回路などに広く使用され、システムの信頼性と安定性を向上させます。 WESTKING のヒューズは、高品質の素材で作られ、精巧な職人技で製造されており、高性能、簡単な取り付け、コンパクトなデザインが特徴で、さまざまなシナリオのニーズを満たすことができます。

技術データ

•定格電圧：	1500Vdc
●定格電流：	350A...630A
・利用カテゴリー：	gPV
●定格遮断容量：	50kA
•最小割り込み定格:	1.35・インチ
・不溶断電流：	1.13・インチ
●保管温度:	-40℃ ... 90℃
・動作温度：	-40℃ ... 85℃

●周囲温度が25℃を超える場合は、WESTKINGソーラーヒューズ温度補正表をご参照ください。

規格

IEC/EN 60269-1 ヒューズリンク – 一般要件

IEC/EN 60269-6 太陽光発電システム用ヒューズリンク

UL248-19 太陽光発電ヒューズリンク

RoHS対応

主な特徴/利点

高耐電圧アルミナセラミック

低故障電流を遮断可能

低い温度上昇

精密に打ち抜かれたヒューズエレメント

低消費電力

アプリケーション

インバータおよびバッテリ充電コントローラと互換性のあるこのデバイスは、インラインの PV モジュールを保護し、コンバイナボックスの用途に適しています。

すべての太陽光発電システムでの使用に適しており、太陽光発電システムのストリング/アレイレベルでの保護を提供します。

認証

• is09001 iatf16949

起源

中国

電気的特性

定格電流	I2t(A2s)		電力損失（w） 1.0インチ	正味重量
定格電流	溶融	クリアリング	電力損失（w） 1.0インチ	正味重量
350A	44000	136000	80	1600g
400A	56000	180000	88
450A	60000	260000	95
500A	70000	290000	106
550A	80500	320000	112
630A	89000	370000	126
