DC1000V HSFJ1000 高速ヒューズ

WESTKING の HSFJ1000 シリーズ DC ヒューズは、高速動作応答、低い温度上昇、優れた耐振動性能など、さまざまな利点を提供するように設計されています。これらの機能により、ヒューズが電力システムとそれに接続されているデバイスを短絡や過電流状態から効果的に保護できることが保証されます。また、ヒューズは取り付けとメンテナンスが簡単であるため、さまざまな用途に実用的な選択肢となります。

DC1000V HSFJ1000 高速ヒューズ技術データ

利用カテゴリー：aR

定格遮断容量:50kA

規格

IEC/EN 60269-4

RoHS準拠

DC1000V HSFJ1000 高速ヒューズ主な特徴/利点

高速電源遮断: 速断ヒューズにより電流を迅速に停止し、事故による損失を最小限に抑えます。

信頼性: ボルト接続設計により、過酷な環境における安定性と信頼性が向上します。

簡単な取り付け：標準化されたボルト接続ヒューズ設計により、取り付けとメンテナンスが簡単です。

幅広い適用性: DC コモンバス、DC 駆動電力コンバータ/整流器、減電圧スタータ、高電圧トラクション インバータなどのさまざまな電力機器と互換性があります。

安全性: 障害時に機器と人員を保護します。

環境への配慮：製造時に環境に優しい材料を使用。

エネルギー効率：高い電力カットオフ速度により省エネに貢献します。

DC1000V HSFJ1000 高速ヒューズアプリケーション

WESTKING の HSFJ1000 シリーズの北米スタイルのボルト接続高速ヒューズは、主に DC コモン バス、DC 駆動電力コンバータ/整流器、低定格電圧スタータ、および高電圧トラクション インバータの保護用に設計されています。

これらのヒューズは、過電流や短絡が発生した場合に電源を迅速に遮断できるため、電気システムにおいて重要な役割を果たします。

この機能により機器の安全性が確保され、損傷が防止されるため、機器はさまざまな電力システムに不可欠な部品となっています。

DC1000V HSFJ1000 高速ヒューズ認証

• is09001 iatf16949

起源

中国

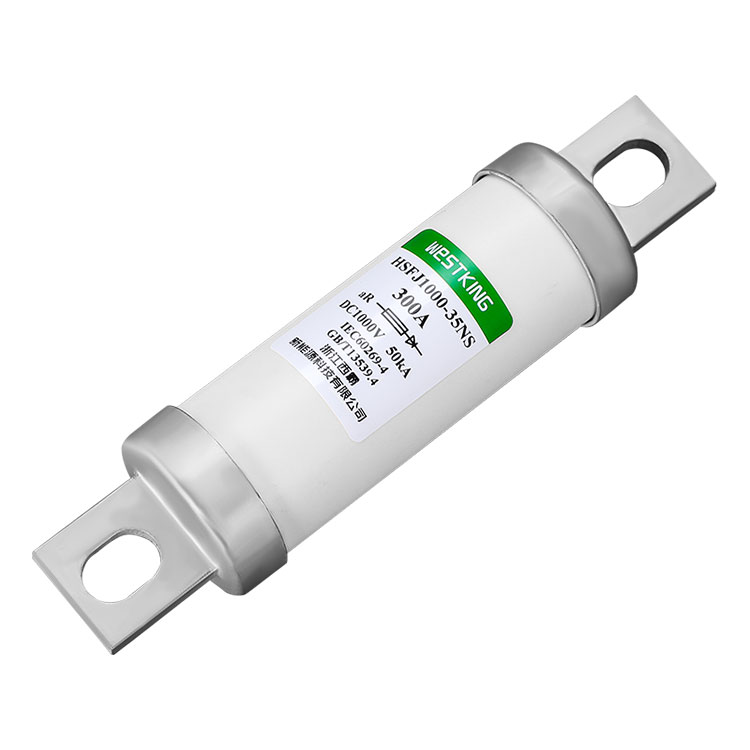

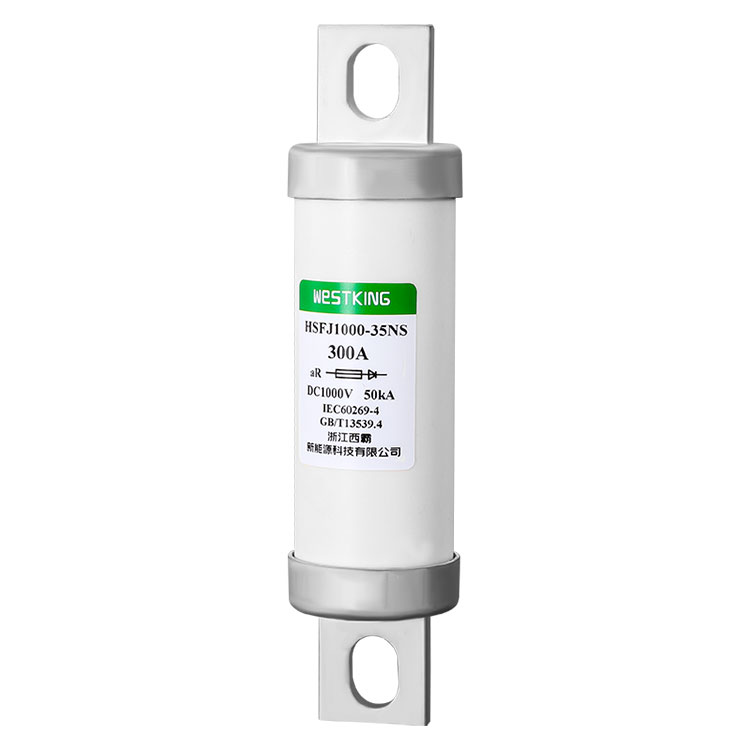

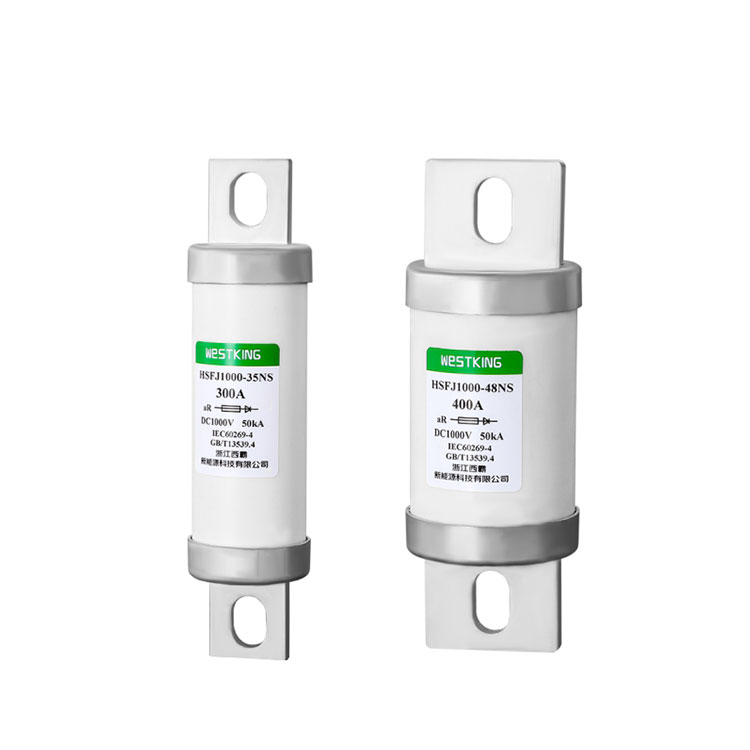

DC1000V高速ヒューズ-HSFJ1000-35-NS

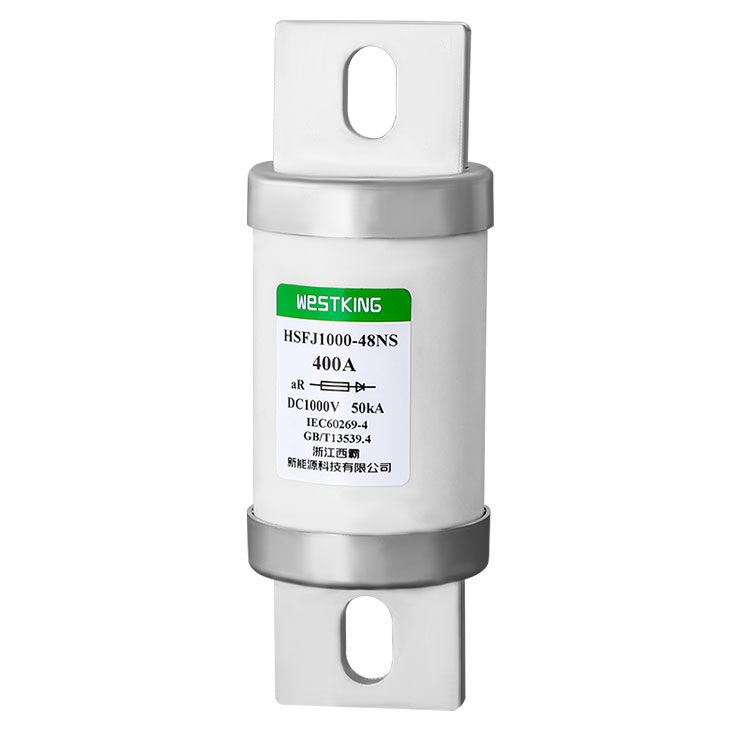

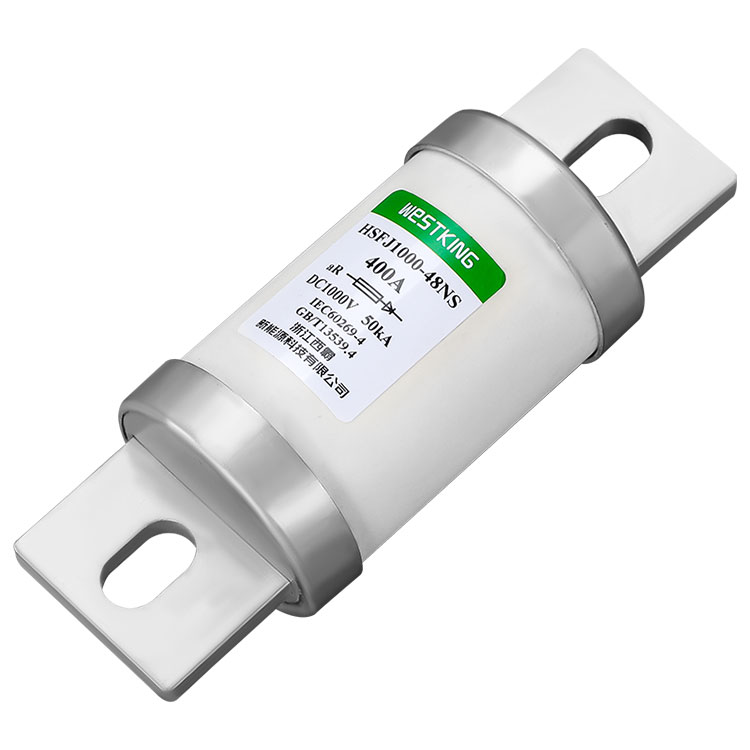

DC1000V高速ヒューズ-HSFJ1000-48-NS

DC1000V HSFJ1000 高速ヒューズアプリケーションガイド:

周囲温度:

通常の動作条件: 最高周囲温度は 40°C を超えてはならず、24 時間の平均温度は 35°C を超えてはなりません。年間を通じて測定される平均気温はこれより低く、最低周囲温度は -5°C を下回ってはなりません。

許容動作条件: -40°C ～ 85°C。

高度：

通常の動作条件: 設置高度は 2000m を超えてはなりません。

許容動作条件：2000m～4500m。

大気条件:

通常の動作条件: 40°C で相対湿度が 50% を超えない清浄な空気。より低い温度ではより高い湿度が許容され、温度変化により時折中程度の結露が発生することがあります。

許容動作条件: 明らかな結露がなければ、相対湿度が 95% を超えないこと。

設置条件:

WESTKING のヒューズは、実際の状況に応じて水平または垂直に設置する必要があります。電気的空間距離が 8mm 以上、沿面距離が 10mm 以上であることを確認してください。設置条件は以下の通りです。

a) 大きな揺れや衝撃振動のない場所。

b) 爆発の危険がなく、金属を腐食したり絶縁を破壊する可能性のあるガスや粉塵を含まない媒体。

c) 雨、雪、氷の侵入のない場所。

DC1000V HSFJ1000 高速ヒューズ梱包と保管:

梱包：段ボール紙の内箱、外箱、雨、湿気、壊れやすい安全マーク付き。

保管: 温度 -40°C ～ 40°C。相対湿度は 40°C で 70%、30°C で 80%、20°C 以下で 90% を超えないこと。防水性があり、液体の水との接触や吸湿による変形を避けてください。耐火。

使用とメンテナンス:

WESTKING のヒューズは、専任担当者によって定期的に清掃および保守され、留め具の状態を検査し、安全な動作を確保する必要があります。ヒューズエレメントが溶断した場合は、同仕様のヒューズと交換し、基部のゴミ等の除去に注意してください。
