750VDC HSFJ750 高速ヒューズ

WESTKING の HSFJ750 シリーズ DC ヒューズ750VDC HSFJ750 高速ヒューズはボルト接続の円筒形速断ヒューズで、インバーター、整流器、コンバーターなどの半導体デバイス、バッテリーやモーターデバイス、鉄道交通機関や充電ステーションなどの産業に適しています。この製品は、動作応答が速く、温度上昇と消費電力が低く、優れた耐振動性能を備えており、さまざまな電源システムに確実な短絡保護を提供します。

お問い合わせを送信

製品説明

WESTKING の HSFJ750 シリーズ北米スタイルのボルト付きタグ高速ヒューズは、以下を保護するように設計されています。

DCコモンバス：直流バスシステムの安全性と信頼性を確保します。

DC は電力コンバータ/整流器を駆動します。これらのデバイスを過負荷や短絡から保護します。

定格電圧の低減されたスタータ: 過電圧または過電流によるこれらのデバイスの損傷を防ぎます。

高電圧トラクションインバータ: これらのインバータを電圧サージやその他の電気的危険から保護します。

これらのヒューズ750VDC HSFJ750 高速ヒューズ迅速な動作応答、低い温度上昇、優れた耐振動性能を特徴として、さまざまな電気機器やシステムに信頼性の高い保護を提供します。鉄道輸送や充電ステーションなどの業界に最適な WESTKING の HSFJ750 シリーズヒューズは、最新の電気システムの要求を満たし、オペレータと機器の安全を確保します。

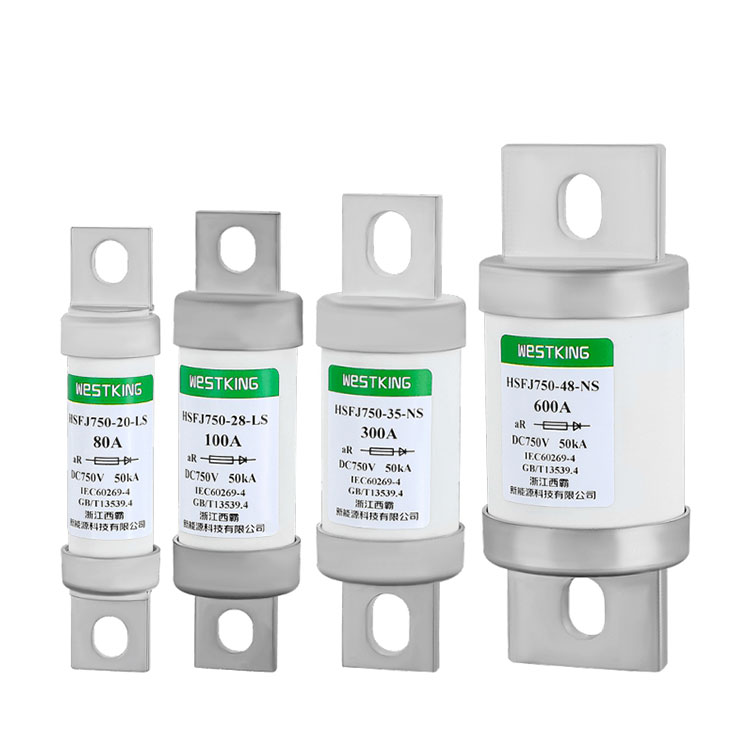

750VDC HSFJ750 高速ヒューズ技術データ

タイプ	定格電圧	定格電流
HSFJ750-20-LS-(アンプ)	750VDC/1000Vac	50A、60A、70A、80A、100A、125A、150A
HSFJ750-28-LS-(アンプ)	750VDC/1000Vac	100A、125A、150A、175A、200A、250A
HSFJ750-35-NS-(アンプ)	750VDC/1000Vac	200A、250A、300A、350A、400A
HSFJ750-48-NS-(アンプ)	750VDC/1000Vac	300A、350A、400A、450A、500A、550A、600A

利用カテゴリー：aR

定格遮断容量:50kA

規格

IEC/EN 60269-4

RoHS準拠

750VDC HSFJ750 高速ヒューズ主な特徴/利点

高速電源遮断: 高速ヒューズは電流を迅速に停止し、事故による損失を最小限に抑えます。

信頼性: ボルト接続設計により安定性と信頼性が向上し、過酷な環境でも正常な動作が保証されます。

簡単な取り付け: ボルト接続ヒューズの標準設計により、取り付けとメンテナンスが簡単になります。

幅広い適用性: 高速ヒューズは、DC コモンバス、DC 駆動電力コンバータ/整流器、減定格電圧スタータ、高電圧トラクションインバータなどのさまざまな電力機器に適しています。

安全性: 高速ヒューズは、障害時に機器と人員を保護します。

環境保護：製造時に環境に優しい材料を使用し、環境への影響を軽減します。

省エネ：高速ヒューズは電力遮断速度が速く、省エネに貢献します。

750VDC HSFJ750 高速ヒューズアプリケーション

WESTKING の HSFJ750 シリーズの北米スタイルのボルト接続高速ヒューズは、主に DC コモンバス、DC 駆動電力コンバータ/整流器、低定格電圧スタータ、および高電圧トラクションインバータの保護用に設計されています。

これらのヒューズは、過電流や短絡が発生した場合に電源を迅速に遮断できるため、電気システムにおいて重要な役割を果たします。

この機能により機器の安全性が確保され、損傷が防止されるため、機器はさまざまな電力システムに不可欠な部品となっています。

認証

• is09001 iatf16949

起源

中国

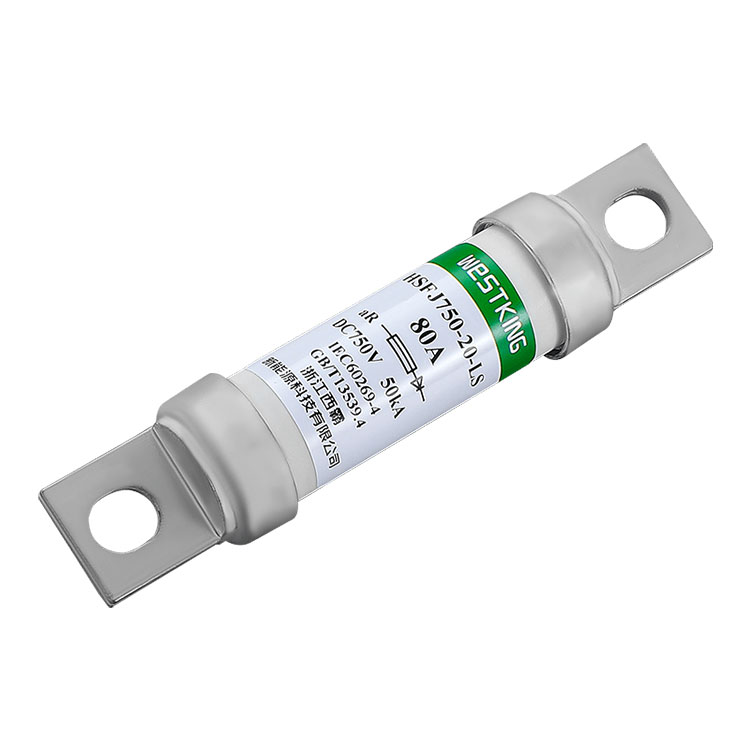

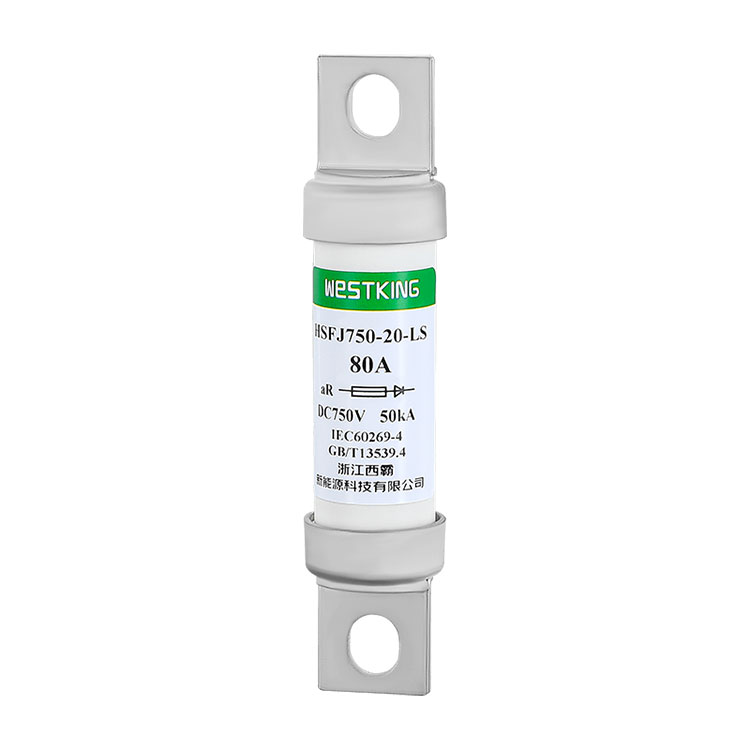

750VDC 高速ヒューズ-HSFJ750-20-LS

タイプ			電力損失 1.0インチ（幅）	取付ボルト・トルク
タイプ	溶融	クリアリング	電力損失 1.0インチ（幅）	取付ボルト・トルク
HSFJ750-20-LS-50A	165	760	12.0	取り付けボルトM8 推奨取付トルク 12.0N・m
HSFJ750-20-LS-60A	280	1050	14.0
HSFJ750-20-LS-70A	400	1500	17.0
HSFJ750-20-LS-80A	550	2300	19.5
HSFJ750-20-LS-100A	960	3870	23.0
HSFJ750-20-LS-125A	1640	5800	26.5
HSFJ750-20-LS-150A	2450	8460	31.0

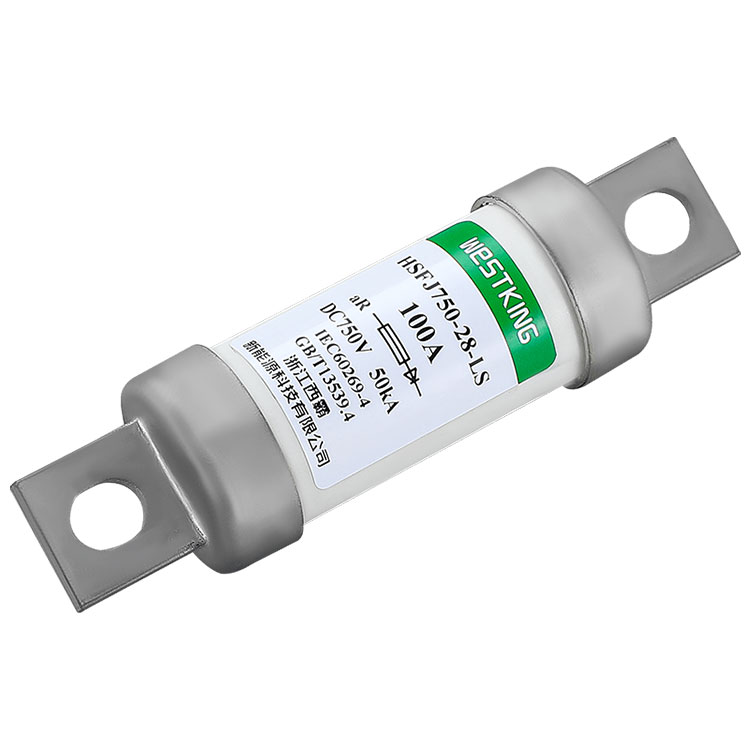

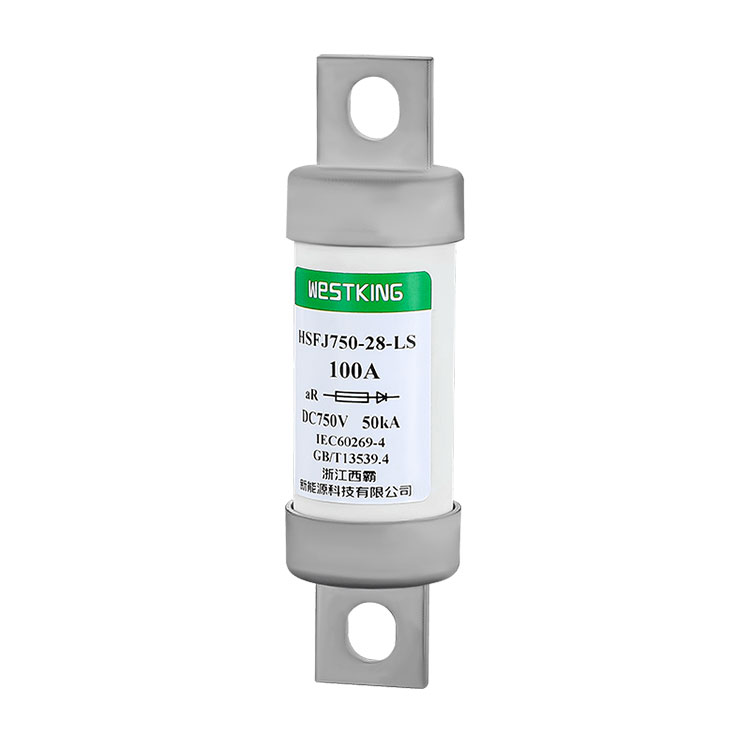

750VDC 高速ヒューズ-HSFJ750-28-LS

タイプ	I2t (A2s)		電力損失 1.0インチ（幅）	取付ボルト・トルク
タイプ	溶融	クリアリング	電力損失 1.0インチ（幅）	取付ボルト・トルク
HSFJ750-28-LS-100A	700	3500	21.0	取り付けボルトM8 推奨取付トルク 12.0N・m
HSFJ750-28-LS-125A	1350	5200	26.5
HSFJ750-28-LS-150A	1900	7500	33.0
HSFJ750-28-LS-175A	2800	9000	38.0
HSFJ750-28-LS-200A	4550	15100	42.5
HSFJ750-28-LS-250A	6900	34500	52.0

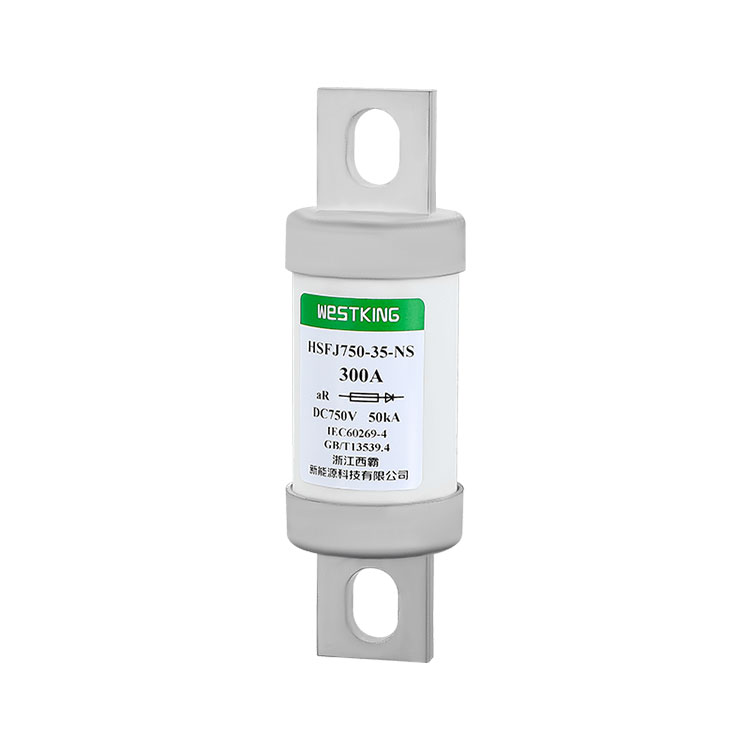

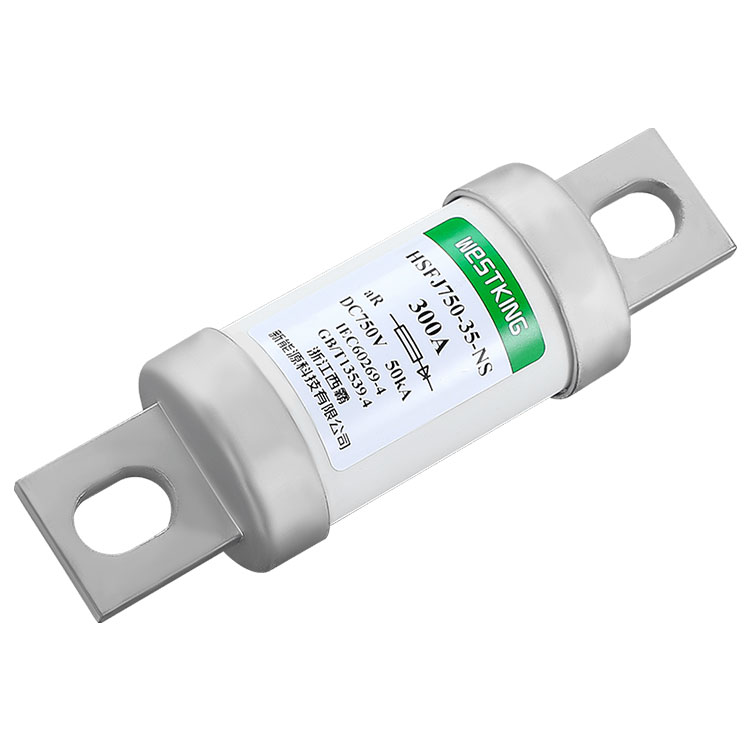

750VDC 高速ヒューズ-HSFJ750-35-NS

タイプ	I2t (A2s)		電力損失 1.0インチ（幅）	取付ボルト・トルク
タイプ	溶融	クリアリング	電力損失 1.0インチ（幅）	取付ボルト・トルク
HSFJ750-35-NS-200A	7200	18600	40.0	取り付けボルトM10 推奨取付トルク 20.0N・m
HSFJ750-35-NS-250A	10300	38500	45.5
HSFJ750-35-NS-300A	14500	56700	50.0
HSFJ750-35-NS-350A	19000	75800	57.5
HSFJ750-35-NS-400A	26500	99000	70.0

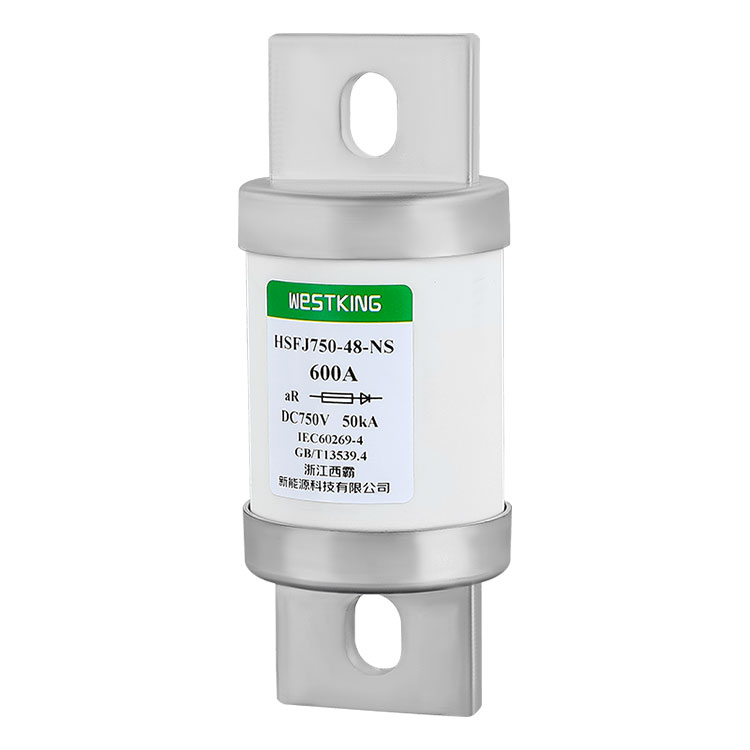

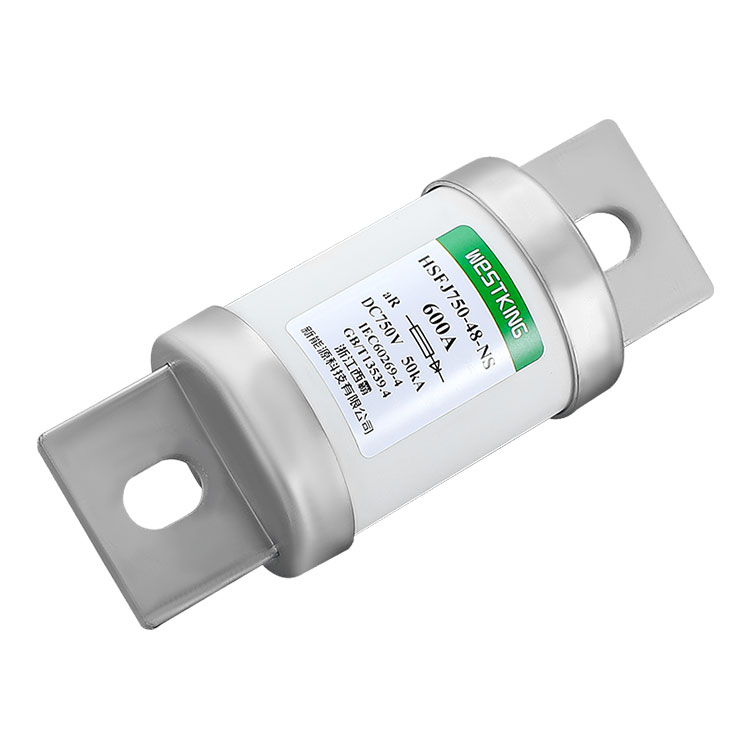

750VDC 高速ヒューズ-HSFJ750-48-NS

タイプ	I2t (A2s)		電力損失 1.0インチ（幅）	取付ボルト・トルク
タイプ	溶融	クリアリング	電力損失 1.0インチ（幅）	取付ボルト・トルク
HSFJ750-48-NS-300A	17000	72000	53.5	取り付けボルトM10 推奨取付トルク 20.0N・m
HSFJ750-48-NS-350A	21000	95000	61.0
HSFJ750-48-NS-400A	30000	115000	76.5
HSFJ750-48-NS-450A	37000	135000	91.0
HSFJ750-48-NS-500A	45000	178500	101.5
HSFJ750-48-NS-550A	56500	214000	112.5
HSFJ750-48-NS-600A	63000	265000	125.0
