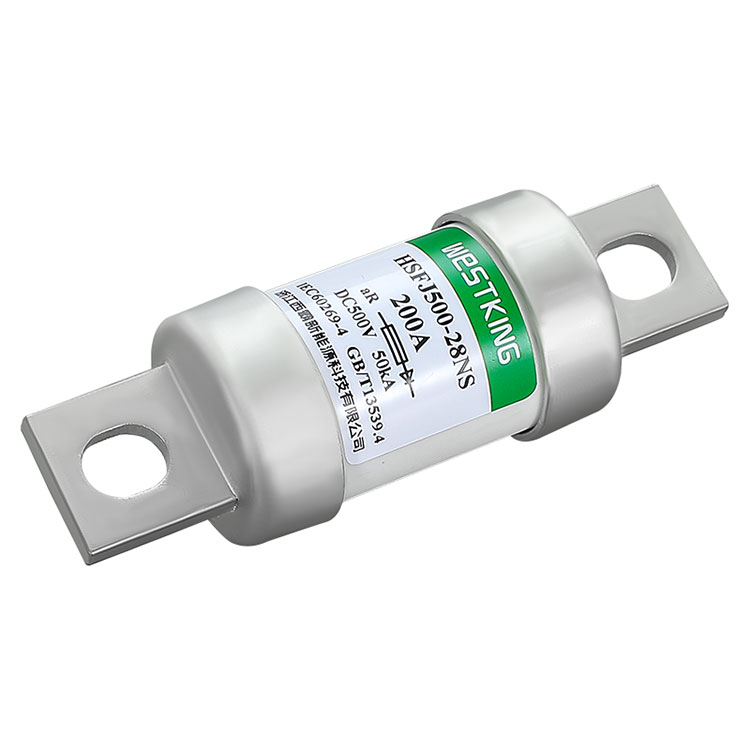

DC500V HSFJ500 高速ヒューズ
Westking の HSFJ500 シリーズ DC ヒューズさまざまな電力システムに信頼性の高い保護を提供するように設計されています。インバータ、整流器、コンバータなどの半導体デバイスやバッテリ、モータなどのデバイスに最適なボルト接続の円筒形速断ヒューズです。鉄道輸送や充電ステーションなどの業界で応用されています。
お問い合わせを送信
製品説明
Westking の HSFJ500 シリーズ DC ヒューズ迅速な動作応答、低い温度上昇と低消費電力、優れた防振性能、信頼性の高い短絡保護、および簡単な取り付けを提供します。これらの機能は、最適なパフォーマンスと安全性を実現する包括的な電源システム保護を提供します。
技術データ

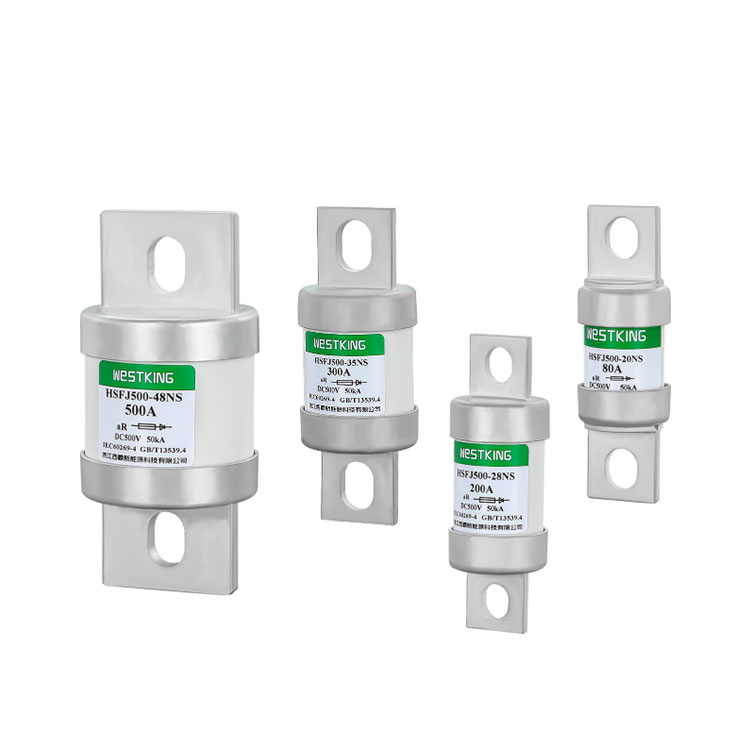

| タイプ | 定格電圧 | 定格電流 |
| HSFJ500-20-NS-(アンプ) | DC500V/AC750V | 50A、60A、70A、80A、100A、125A、150A |
| HSFJ500-28-NS-(アンプ) | DC500V/AC750V | 100A、125A、150A、175A、200A、250A |
| HSFJ500-35-NS-(アンプ) | DC500V/AC750V | 200A、250A、300A、350A、400A |
| HSFJ500-48-NS-(アンプ) | DC500V/AC750V | 300A、350A、400A、450A、500A、550A、600A |
利用カテゴリー：aR
定格遮断容量:50kA
規格
IEC/EN 60269-4
RoHS準拠
主な特徴/利点
高速電源遮断: 速断ヒューズにより電流を迅速に停止し、事故による損失を最小限に抑えます。
信頼性: ボルト接続設計により、過酷な環境における安定性と信頼性が向上します。
簡単な取り付け：標準化されたボルト接続ヒューズ設計により、取り付けとメンテナンスが簡単です。
幅広い適用性: DC コモンバス、DC 駆動電力コンバータ/整流器、減電圧スタータ、高電圧トラクション インバータなどのさまざまな電力機器と互換性があります。
安全性: 障害時に機器と人員を保護します。
環境への配慮：製造時に環境に優しい材料を使用。
エネルギー効率：高い電力カットオフ速度により省エネに貢献します。
アプリケーション
WESTKING の HSFJ500 シリーズの北米スタイルのボルト接続高速ヒューズは、主に DC コモン バス、DC 駆動電力コンバータ/整流器、低定格電圧スタータ、および高電圧トラクション インバータの保護用に設計されています。
これらのヒューズは、過電流や短絡が発生した場合に電源を迅速に遮断できるため、電気システムにおいて重要な役割を果たします。
認証
• is09001 iatf16949
起源
中国

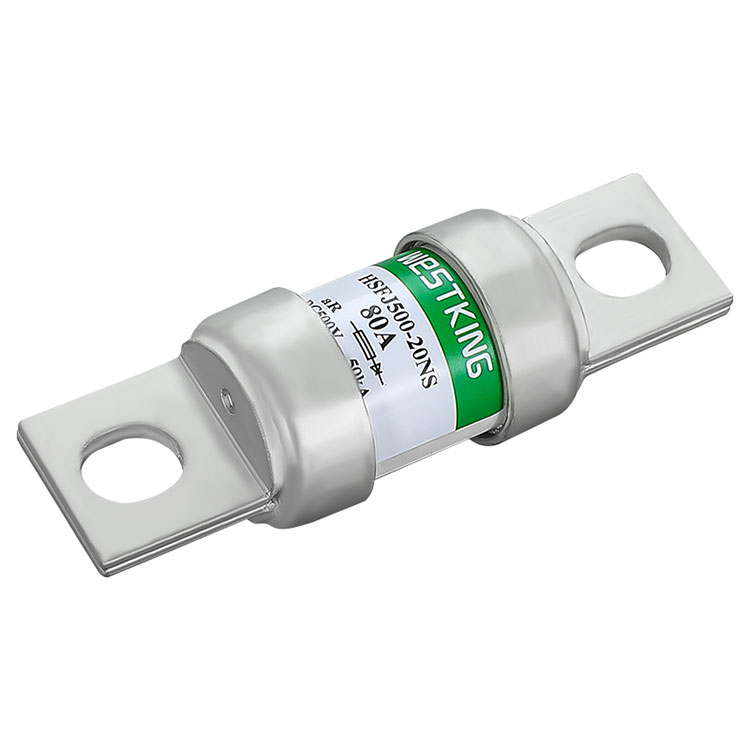

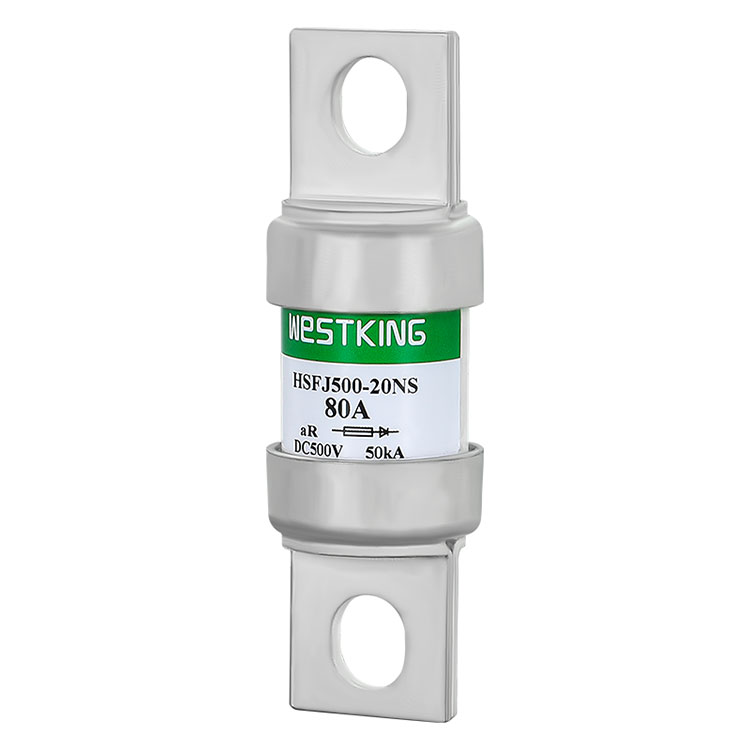

DC500V高速ヒューズ-HSFJ500-20-NS
| タイプ | I2t (A2s) | 電力損失 1.0インチ（幅） | 取付ボルト・トルク | |
| 溶融 | クリアリング | |||
| HSFJ500-20-LS-50A | 120 | 360 | 8.0 | 取り付けボルトM8 推奨取付トルク 12.0N・m |
| HSFJ500-20-LS-60A | 220 | 600 | 10.0 | |
| HSFJ500-20-LS-70A | 340 | 950 | 14.0 | |
| HSFJ500-20-LS-80A | 450 | 1500 | 17.0 | |
| HSFJ500-20-LS-100A | 760 | 2800 | 20.5 | |
| HSFJ500-20-LS-125A | 1140 | 4600 | 25.0 | |
| HSFJ500-20-LS-150A | 2050 | 6460 | 30.0 | |

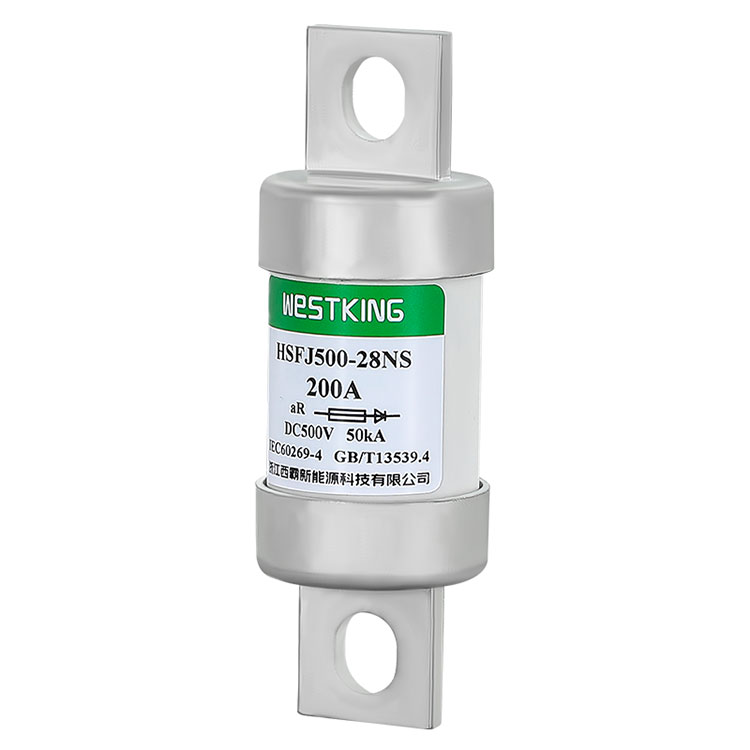

DC500V高速ヒューズ-HSFJ500-28-NS
| タイプ | I2t (A2s) | 電力損失 1.0インチ（幅） | 取付ボルト・トルク | |
| 溶融 | クリアリング | |||
| HSFJ500-28-NS-100A | 450 | 2100 | 17.0 | 取り付けボルトM8 推奨取付トルク 12.0N・m |
| HSFJ500-28-NS-125A | 750 | 3300 | 23.5 | |
| HSFJ500-28-NS-150A | 1000 | 4500 | 28.0 | |
| HSFJ500-28-NS-175A | 1300 | 6000 | 33.0 | |
| HSFJ500-28-NS-200A | 2250 | 11100 | 38.5 | |
| HSFJ500-28-NS-250A | 4900 | 21500 | 46.0 | |

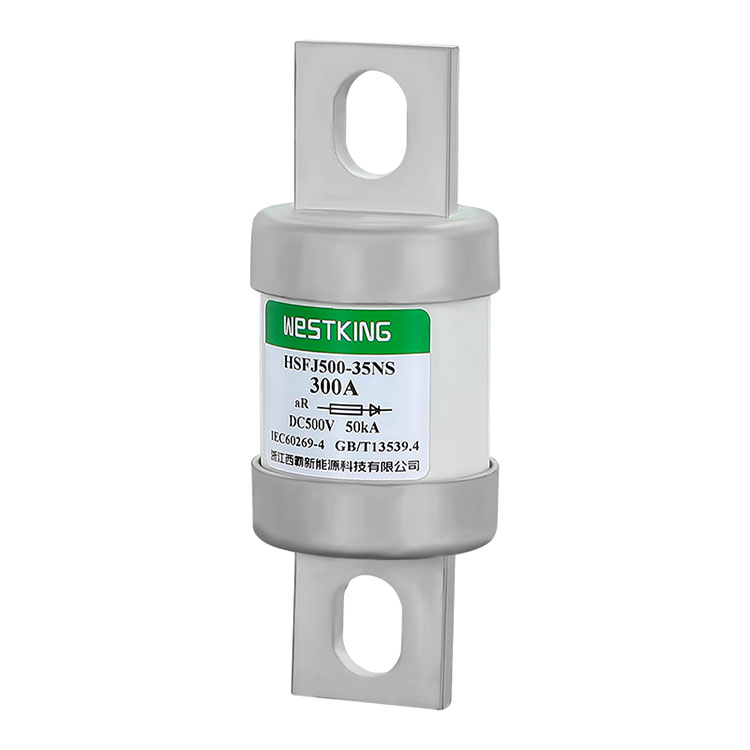

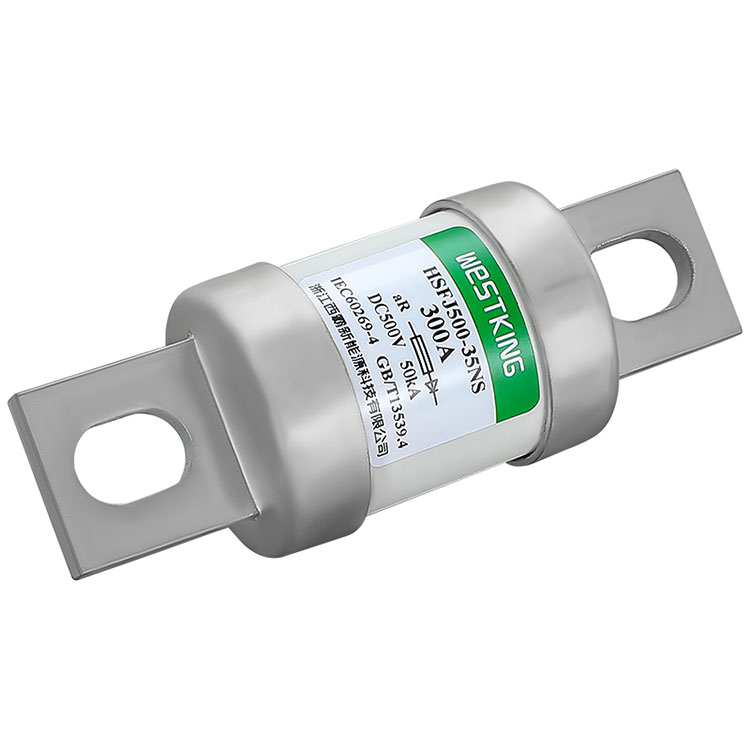

DC500V高速ヒューズ-HSFJ500-35-NS
| タイプ | I2t (A2s) | 電力損失 1.0インチ（幅） | 取付ボルト・トルク | |
| 溶融 | クリアリング | |||
| HSFJ500-35-NS-200A | 2250 | 11100 | 37.0 | 取り付けボルトM10 推奨取付トルク 20.0N・m |
| HSFJ500-35-NS-250A | 6100 | 30000 | 40.0 | |
| HSFJ500-35-NS-300A | 8600 | 48000 | 48.0 | |
| HSFJ500-35-NS-350A | 12500 | 70500 | 57.5 | |
| HSFJ500-35-NS-400A | 18000 | 91000 | 64.0 | |

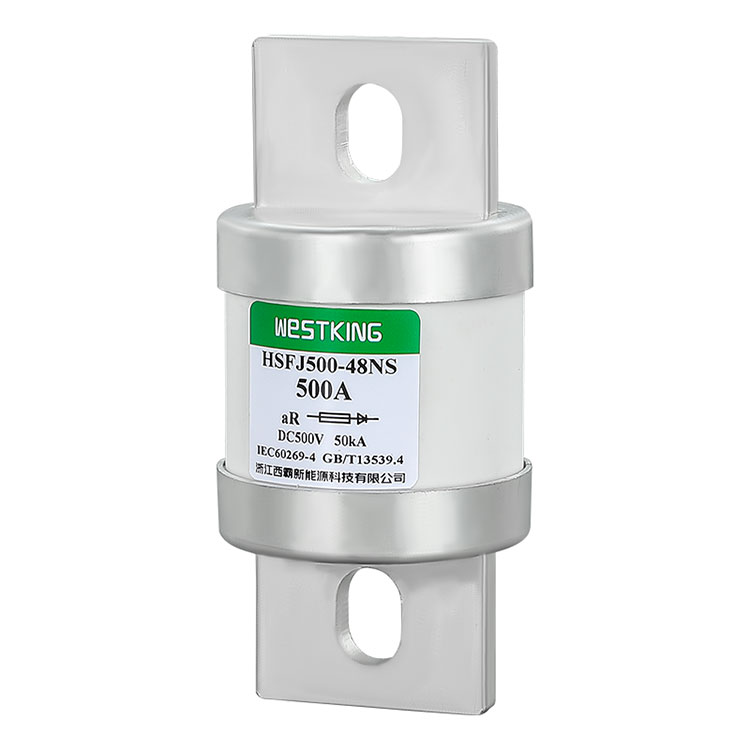

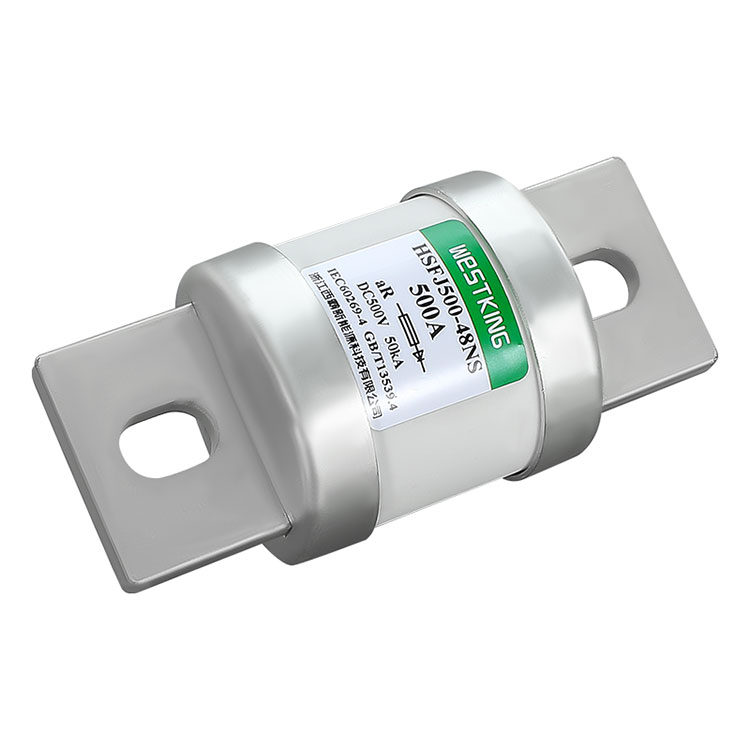

DC500V高速ヒューズ-HSFJ500-48-NS
| タイプ | I2t (A2s) | 電力損失 1.0インチ（幅） | 取付ボルト・トルク | |
| 溶融 | クリアリング | |||
| HSFJ500-48-NS-300A | 10600 | 45000 | 47.0 | 取り付けボルトM10 推奨取付トルク 20.0N・m |
| HSFJ500-48-NS-350A | 14000 | 67000 | 55.0 | |
| HSFJ500-48-NS-400A | 18500 | 96000 | 63.5 | |
| HSFJ500-48-NS-450A | 22500 | 116000 | 72.0 | |
| HSFJ500-48-NS-500A | 28000 | 140000 | 81.5 | |
| HSFJ500-48-NS-550A | 32500 | 176000 | 92.5 | |
| HSFJ500-48-NS-600A | 37500 | 195000 | 105.0 | |
アプリケーションガイド:
周囲温度:
通常の動作条件: 最大周囲温度が 40°C を超えないこと。 24時間平均気温が35℃以下で、年間測定した平均値がこれより低いこと。最低周囲温度は -5°C を下回らないこと。
許容動作条件: -40°C ～ 85°C。
高度：
通常の動作条件: 設置高度は 2000m を超えません。
許容動作条件：2000m～4500m。
大気条件:
通常の動作条件: きれいな空気、相対湿度は 40°C で 50% を超えません。より低い温度ではより高い湿度が許容されます。このような条件下では、温度変化により時々中程度の結露が発生することがあります。
許容動作条件: 明らかな結露がなければ、相対湿度が 95% を超えないこと。
設置条件:
WESTKING のヒューズは、実際の状況に応じて水平または垂直に設置する必要があります。取り付ける際は、電気的空間距離が 8mm 以上、沿面距離が 10mm 以上であることを確認してください。設置条件は以下の通りです。
a) 大きな揺れや衝撃振動のない場所。
b) 爆発の危険がなく、金属を腐食したり絶縁を破壊する可能性のあるガスや粉塵を含まない媒体。
c) 雨、雪、氷の侵入のない場所。
梱包と保管:
梱包：段ボール紙の内箱、外箱、雨、湿気、壊れやすい安全マーク付き。
保管: 温度 -40°C ～ 40°C。相対湿度は 40°C で 70%、30°C で 80%、20°C 以下で 90% を超えないこと。防水性があり、液体の水との接触や吸湿による変形を避けてください。耐火。
使用とメンテナンス:
WESTKING のヒューズは、専任担当者によって定期的に清掃および保守され、留め具の状態を検査し、安全な動作を確保する必要があります。ヒューズエレメントが溶断した場合は、同仕様のヒューズと交換し、基部のゴミ等の除去に注意してください。
