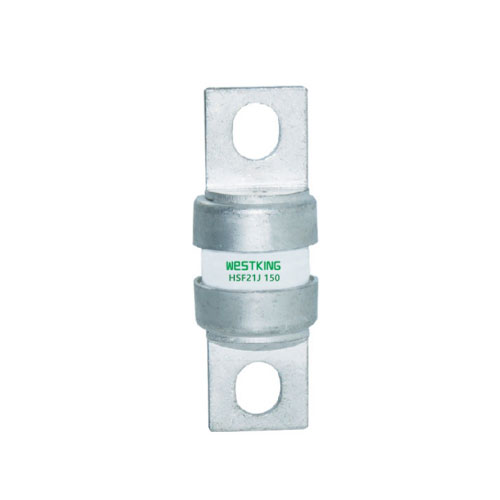

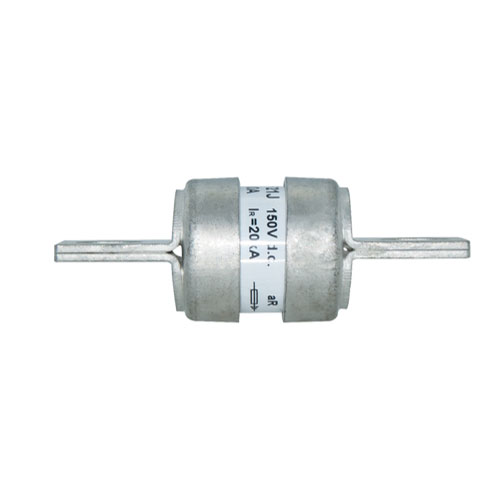

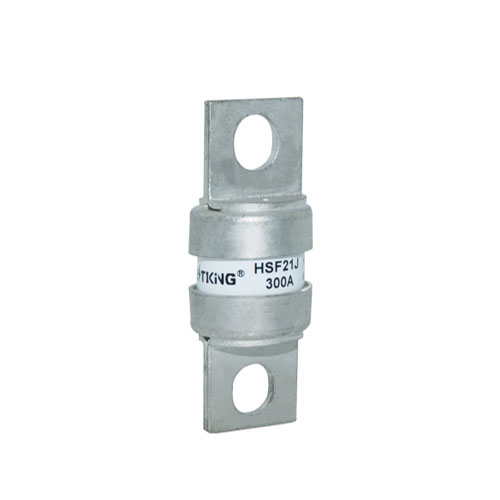

DC150V HSF21J 高速ヒューズ

Westking社のHSF21J高速ヒューズDC150V HSF21J 高速ヒューズ北米スタイルのアプリケーション向けに設計されています。定格は 150 Vac/dc (UL) で、70 ～ 400 A の範囲の電流を処理できます。このタイプのヒューズは、DC 共通バス、DC ドライブ、電力コンバータ/整流器、および低定格電圧スタータの保護に一般的に使用されます。。北米スタイルのボルト固定タグ高速ヒューズは、さまざまな電気システムにおいて信頼性の高い保護と効率的なパフォーマンスを提供します。

お問い合わせを送信

製品説明

Westking の HSF21J 高速ヒューズは、主にリチウム電池と、電力コンバータ/整流器、降圧スタータ、その他の関連デバイスを含む半導体機器を保護するように設計されています。リチウム電池は、エネルギー密度が高く環境に優しいため、ますます人気が高まっていますが、過電圧、過電流、短絡状態を防ぐための適切な保護が必要です。

要約すると、Westking の HSF21J 高速ヒューズは、北米スタイルのアプリケーションで DC 回路を保護するための堅牢で信頼性の高いソリューションです。高電流定格と即効性のメカニズムにより、さまざまな電気システムに優れた保護を提供します。

DC150V HSF21J 高速ヒューズ技術データ

タイプ	定格電圧	定格電流
HSF21J-(アンプ)	DC150V/AC250V	70A、80A、100A、125A、150A、200A、 250A、300A、350A、400A

利用カテゴリー：aR

定格遮断容量：AC250V-100kA / DC150V--20kA

規格

I2t が低いため、短絡時の保護コンポーネントが損傷から保護されます。

アーク電圧を管理することで、ヒューズの動作中に回路コンポーネントにかかるストレスを最小限に抑えます。

柔軟な取り付けタイプにより、さまざまな終端ニーズに対応します。

DC150V HSF21J 高速ヒューズアプリケーション

電気化学整流器などの耐久性の高いデバイスの保護

リチウム電池、

電力変換器/整流器、バックスターターなどの半導体機器

DC150V HSF21J 高速ヒューズ認証

• is09001 iatf16949

起源

中国

DC150V HSF21J 高速ヒューズ

タイプ	I2t (A2s)		電力損失 1.0インチ（幅）	取付ボルト・トルク
タイプ	溶融	クリアリング	電力損失 1.0インチ（幅）	取付ボルト・トルク
HSF21J-70AMP	470	4000	6.9	取り付けボルトM8 推奨取付トルク 12.0N・m
HSF21J-80AMP	670	6000	7.7
HSF21J-100AMP	1200	12000	9.0
HSF21J-125AMP	1870	18000	11.2
HSF21J-150AMP	2700	26000	13.5
HSF21J-200AMP	4780	45000	17.6
HSF21J-250AMP	7470	70000	22.5
HSF21J-300AMP	10760	100000	27.0
HSF21J-350AMP	15700	140000	30.6
HSF21J-400AMP	20300	180000	35.2
